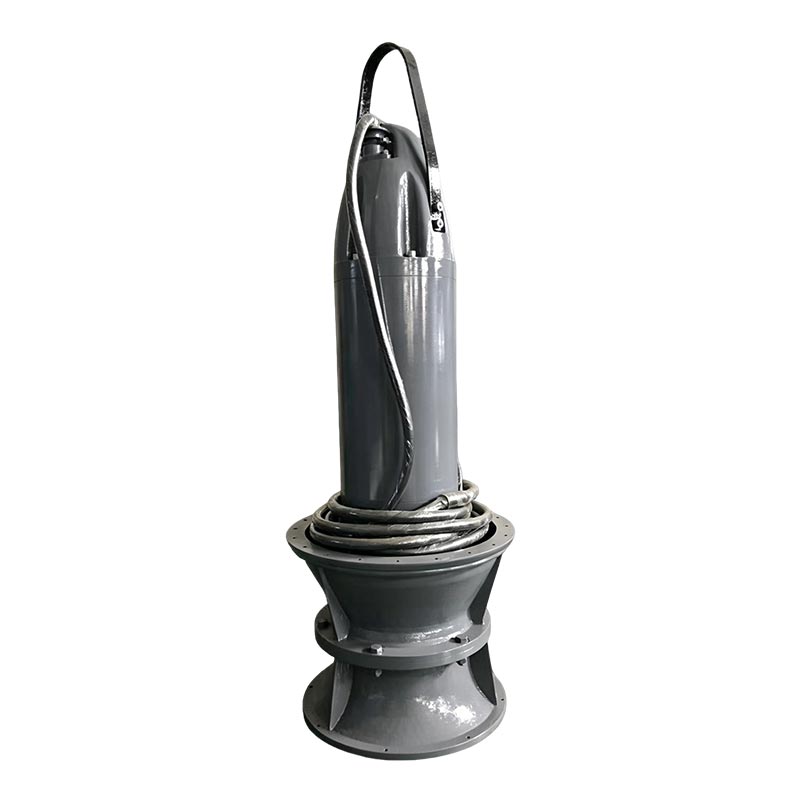

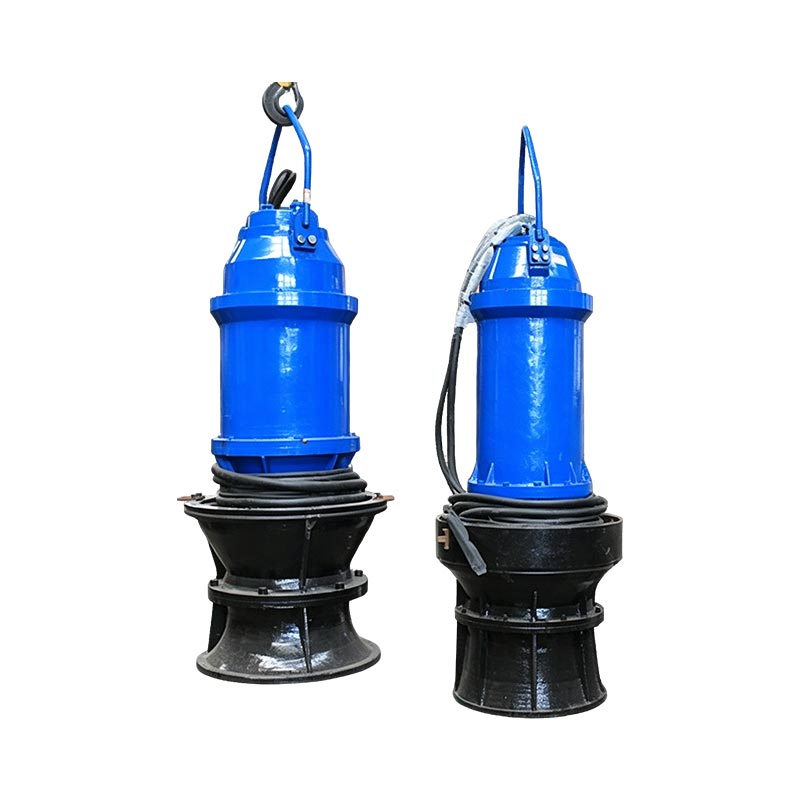

सिंचनासाठी सबमर्सिबल अक्षीय प्रवाह पंप मोठ्या-आवाजातील पाणी हस्तांतरण अनुप्रयोगांसाठी इंजिनीयर केलेले आहे उच्च प्रवाह क्षमता आणि कमी ऑपरेटिंग हेड आवश्यक आहे.
एकात्मिक सबमर्सिबल मोटर आणि पंप स्ट्रक्चरसह डिझाइन केलेली, ही मालिका एक व्यावहारिक उपाय प्रदान करते कृषी सिंचन प्रणाली, नदीचे पाणी सेवन केंद्रे, पूर निचरा प्रकल्प आणि नगरपालिका पाणी व्यवस्थापन सुविधा जेथे सतत आणि विश्वसनीय पाणी हस्तांतरण आवश्यक आहे.
पारंपारिक कोरड्या-स्थापित अक्षीय प्रवाह पंप प्रणालीच्या तुलनेत, सबमर्सिबल डिझाइन स्थापना सुलभ करते, पंप स्टेशन बांधकाम आवश्यकता कमी करते, आणि चढ-उतार असलेल्या वातावरणात ऑपरेशनल स्थिरता सुधारते पाण्याची पातळी.
मोटर पंप विभागाच्या वर स्थित आहे आणि संपूर्ण युनिट पाण्यात बुडून चालते.
मुख्य संरचनात्मक वैशिष्ट्यांमध्ये हे समाविष्ट आहे:
• एकात्मिक पंप-मोटर कॉन्फिगरेशन
• समायोज्य इंपेलर ब्लेड
• पूर्णपणे बंदिस्त सबमर्सिबल मोटर
• यांत्रिक सीलिंग प्रणाली
• स्वयंचलित देखरेख संरक्षण प्रणाली
इनलेटच्या बाजूने पाहिल्यावर, इंपेलर घड्याळाच्या उलट दिशेने फिरतो.
समायोज्य इंपेलर डिझाइन पंपला वेगवेगळ्या ऑपरेटिंग अंतर्गत कार्यक्षम कामगिरी राखण्यास अनुमती देते परिस्थिती, बदलत्या प्रवाह आवश्यकतांसह अनुप्रयोगांसाठी योग्य बनवणे.
अक्षीय प्रवाह पंप विशेषतः अशा अनुप्रयोगांसाठी डिझाइन केलेले आहेत जेथे मोठ्या प्रमाणात पाणी हलवावे लागते तुलनेने कमी दाब आवश्यकता.
ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:
• कृषी सिंचन वाहिन्या
• नदीचे पाणी सेवन प्रणाली
• जलाशयातील पाणी हस्तांतरण
• पूर नियंत्रण पंपिंग स्टेशन
पारंपारिक पंप स्टेशनसाठी सहसा आवश्यक असते:
• स्वतंत्र मोटर इन्स्टॉलेशन
• मोठ्या उपकरणांच्या खोल्या
• जटिल संरेखन कार्य
एकात्मिक सबमर्सिबल स्ट्रक्चर पंप युनिटला थेट पाण्याखाली काम करण्यास अनुमती देते, जमिनीच्या वरचे भाग कमी करते. बांधकाम आवश्यकता आणि मर्यादित जागा असलेल्या स्थानांसाठी ते योग्य बनवणे.
सिंचन आणि पूर नियंत्रण प्रकल्पांसाठी, पाण्याची पातळी लक्षणीय बदलू शकते.
सबमर्सिबल मोटर डिझाइन प्रदान करते:
• प्रभावी मोटर कूलिंग
• कमी ऑपरेटिंग आवाज
• विश्वसनीय सतत ऑपरेशन
योग्य पंप प्रकार निवडणे हे प्रामुख्याने प्रवाहाची आवश्यकता, डोक्याची स्थिती आणि अनुप्रयोगाचे वातावरण यावर अवलंबून असते.
| मालिका | पंप प्रकार | शिफारस केलेले अनुप्रयोग |
| QZB | सबमर्सिबल अक्षीय प्रवाह पंप | उच्च प्रवाह आणि कमी डोके पाणी हस्तांतरण अनुप्रयोग |
| QHB | सबमर्सिबल मिश्रित प्रवाह पंप | बदलत्या पाण्याच्या पातळीसह उच्च डोके अनुप्रयोग |
मोठ्या पाण्याचे खंड हस्तांतरण आवश्यक आहे पंपिंग हेड तुलनेने कमी आहे सतत सिंचन किंवा ड्रेनेज ऑपरेशन आवश्यक आहे
उच्च डोके कामगिरी आवश्यक आहे पाण्याची पातळी लक्षणीय बदलते उत्तम हायड्रॉलिक अनुकूलता आवश्यक आहे
विविध प्रकल्प आवश्यकता पूर्ण करण्यासाठी QZB मालिका अनेक आकारांमध्ये उपलब्ध आहे.
उदाहरण: 700QZB-100
| कोड | वर्णन |
| 700 | पंप आउटलेट व्यास (मिमी) |
| QZB | सबमर्सिबल अक्षीय प्रवाह पंप मालिका |
| 100 | पंपविशिष्ट गतीचा 1/10 |
| मॉडेल मालिका | ठराविक अर्ज |
| 350QZB मालिका | लघु पाटबंधारे आणि पाणी हस्तांतरण प्रकल्प |
| 400QHB मालिका | मध्यम प्रवाह मिश्रित प्रवाह अनुप्रयोग |
| 500QZB मालिका | कृषी सिंचन आणि नगरपालिका पाणी हस्तांतरण |
| 600QZB मालिका | औद्योगिक आणि मोठ्या सिंचन प्रणाली |
| 700QZB मालिका | मोठ्या प्रमाणात मलनिस्सारण आणि जल व्यवस्थापन प्रकल्प |
| 800QZB मालिका | उच्च क्षमतेचे पाणी हस्तांतरण अनुप्रयोग |
| 900QZB मालिका | मोठ्या अभियांत्रिकी प्रकल्पांना उच्च प्रवाह कार्यक्षमतेची आवश्यकता असते |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, इ.
QZB आणि QHB अक्षीय-प्रवाह सबमर्सिबल पंप औद्योगिक आणि खाण सुविधांमध्ये वापरण्यासाठी मोठ्या प्रमाणावर लागू आहेत, शिपयार्ड, शहरी पाणी पुरवठा आणि ड्रेनेज सिस्टम, कृषी सिंचन आणि पॉवर प्लांट पाणी पुरवठा आणि ड्रेनेज प्रणाली
QZB अक्षीय-प्रवाह सबमर्सिबल पंप कमी डोके आणि उच्च प्रवाह दर आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य आहे; QHB मिश्र-प्रवाह सबमर्सिबल पंपमध्ये उच्च कार्यक्षमता आणि उत्कृष्ट पोकळ्या निर्माण होण्याची क्षमता आहे, ज्यामुळे ते योग्य पाण्याच्या पातळीतील लक्षणीय चढउतार आणि तुलनेने उच्च डोके आवश्यकता असलेले अनुप्रयोग.
ही उत्पादने कमाल द्रव तापमानासह कच्चे पाणी किंवा हलके दूषित सांडपाणी हाताळण्यासाठी डिझाइन केलेली आहेत च्या 50°C, 4 ते 10 ची pH श्रेणी, 2% पेक्षा कमी निलंबित घन पदार्थांचे घनतेचे प्रमाण आणि पेक्षा कमी विशिष्ट गुरुत्व १.२ × 10³ kg/m². मधील पॉवर स्टेशन मोटर्सच्या पूर संरक्षणासाठी ही उत्पादने वापरणे हा सर्वात प्रभावी उपाय आहे नदी आणि लेकसाइड क्षेत्र जेथे पाण्याच्या पातळीत लक्षणीय चढ-उतार होतात.

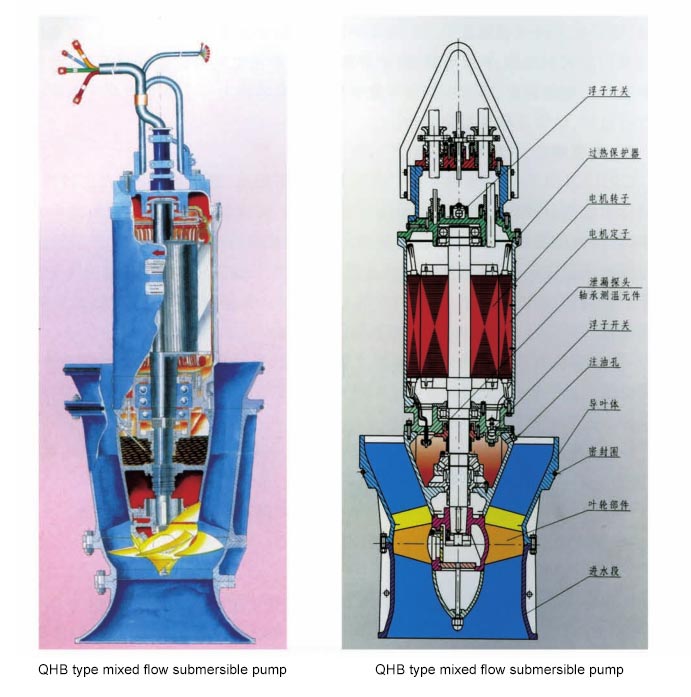

सिंचनासाठी सबमर्सिबल अक्षीय प्रवाह पंपची मोटर पंपच्या वर स्थित आहे. सबमर्सिबल मोटरमध्ये ड्राय प्रकारची वैशिष्ट्ये आहेत डिझाइन क्लास एफ इन्सुलेशनसह, विश्वसनीय यांत्रिक आणि सहाय्यक सील, आणि संरक्षण उपकरणांसह सुसज्ज आहे अंतर्गत विंडिंग्ज आणि बियरिंग्जमध्ये गळती आणि तापमान वाढीच्या विरूद्ध.
हे नियंत्रण कॅबिनेटसह येते, सुरक्षित आणि विश्वसनीय ऑपरेशन सुनिश्चित करते. पंप मोठ्या प्रमाणात पाण्यासाठी योग्य आहे गुण आणि पर्यावरणीय परिस्थिती, समायोज्य इंपेलर ब्लेडची वैशिष्ट्ये आणि विस्तृत श्रेणीमध्ये कार्यरत आहेत ऑपरेटिंग परिस्थिती.
इनलेटमधून पाहिल्यावर, इंपेलर घड्याळाच्या उलट दिशेने फिरतो.
अक्षीय प्रवाह पंप अतिशय उच्च प्रवाह दर आणि कमी डोक्याच्या स्थितीसाठी डिझाइन केलेले आहेत, तर मिश्र प्रवाह पंप प्रदान करतात उच्च डोके आणि बदलत्या ऑपरेटिंग परिस्थिती आवश्यक असताना चांगली कामगिरी.
होय. QZB मालिका नद्या, जलाशय आणि सिंचन वाहिन्यांमधून कच्चे पाणी हस्तांतरित करण्यासाठी योग्य आहे जेव्हा पाण्यात मर्यादित निलंबित कण असतात.
एकात्मिक जलमग्न रचना स्थापना आवश्यकता कमी करते, मोटर कूलिंग सुधारते, आवाज कमी करते आणि मर्यादित जागेसह लवचिक स्थापनेला अनुमती देते.
ग्राहकांनी प्रदान केले पाहिजे:
आवश्यक प्रवाह दर
पंप डोके
पाणी स्त्रोत परिस्थिती
स्थापना पद्धत
वीज पुरवठा आवश्यकता
आमचे अभियंते प्रकल्पाच्या परिस्थितीनुसार योग्य पंप मॉडेलची शिफारस करू शकतात.
लिलियन लाँग / विक्री व्यवस्थापक

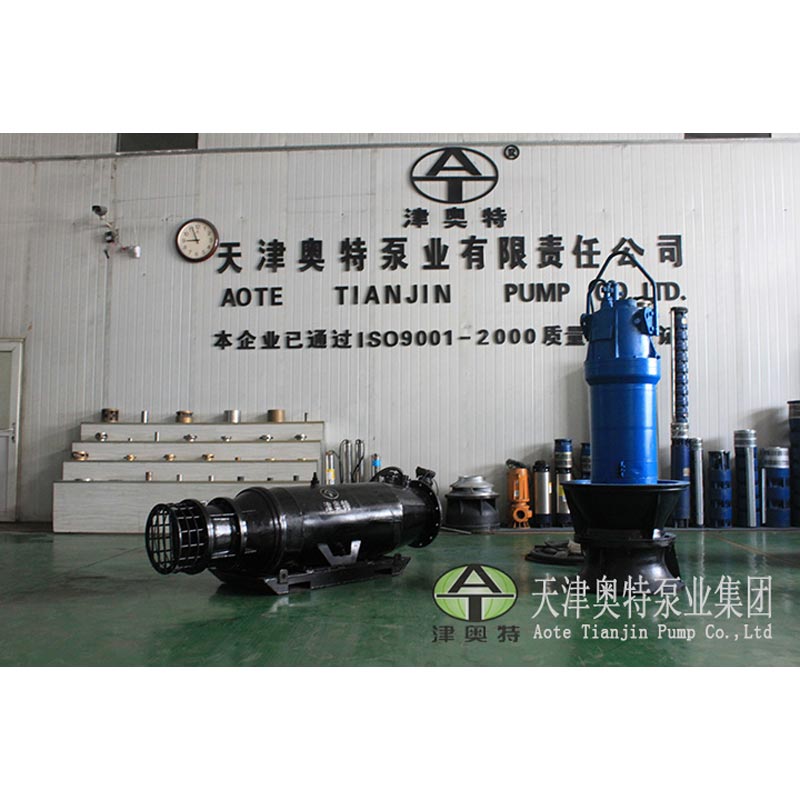

Aote Tianjin पंप कं, लि.
