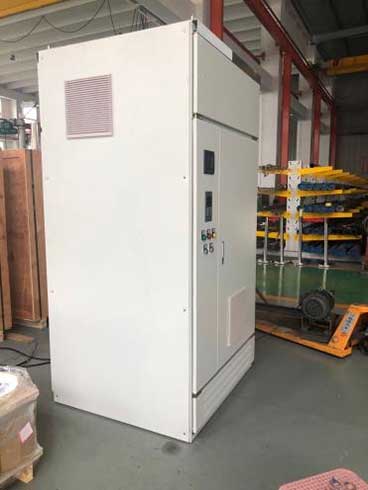

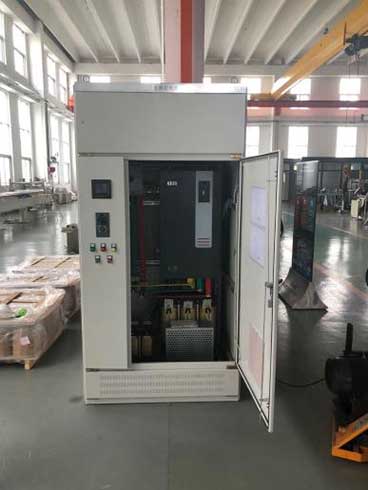

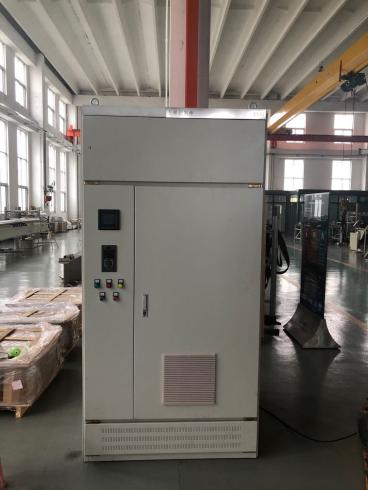

दइलेक्ट्रिकल कंट्रोल कॅबिनेटहे एक समर्पित यंत्र आहे जे इलेक्ट्रिक सबमर्सिबल पंप (ESP) युनिटचा प्रारंभ आणि थांबा नियंत्रित करते, त्याच्या ऑपरेटिंग स्थितीचे निरीक्षण करते आणि रेकॉर्ड करते आणि ऑपरेशन दरम्यान असामान्य परिस्थिती उद्भवल्यास स्वयंचलितपणे पॉवर-ऑफ संरक्षण करते. सध्या, चार प्रकारचे कंट्रोल कॅबिनेट सामान्यतः वापरले जातात: पॉवर-फ्रिक्वेंसी कंट्रोल कॅबिनेट, सॉफ्ट-स्टार्ट कंट्रोल कॅबिनेट, लो-व्होल्टेज व्हेरिएबल-फ्रिक्वेंसी कंट्रोल कॅबिनेट आणि मध्यम-व्होल्टेज व्हेरिएबल-फ्रिक्वेंसी कंट्रोल कॅबिनेट.
आंतरराष्ट्रीय मानक: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
राष्ट्रीय मानक:GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
इंडस्ट्री स्टँडर्ड: API RP 11S1, API 14F
एंटरप्राइझ मानक: AT-ST-013
वीज पुरवठा व्होल्टेज संरक्षण
तीन-टप्प्याचे वर्तमान संरक्षण
ओव्हरलोड संरक्षण
अंडरलोड संरक्षण
अंडर-व्होल्टेज संरक्षण
विलंबित प्रारंभ
विलंबित शटडाउन
वर्तमान रेकॉर्डिंग
| मॉडेल आणि तपशील | रेट केलेले वर्तमान (A) | रेटेड व्होल्टेज (V) | A (रुंदी) × B (खोली) × H (उंची) |
| 1.2kV वर्ग | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.5kV वर्ग | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV वर्ग | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3.6kV वर्ग | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| मॉडेल आणि तपशील | रेट केलेले वर्तमान (A) | रेटेड व्होल्टेज (V) | A (रुंदी) × B (खोली) × H (उंची) |
| 1.2kV वर्ग | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.3kV वर्ग | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● उंची:≤2000मी
● सभोवतालचे तापमान:-30℃/-22℉ — +50℃/122℉
● सापेक्ष आर्द्रता:≤85%
●ज्वलनशील आणि स्फोटक पदार्थ, इन्सुलेशनला गंजणारे वायू आणि प्रवाहकीय धूळ मुक्त
●उभ्या झुकाव ≤ 5° सह, तीव्र कंपनापासून मुक्त ठिकाणी स्थापित
| नाही. | पॅरामीटरचे नाव | डेटा |
| 1 | रेटेड इनपुट व्होल्टेज | 380 V - 480 V±10%, 3P 380 V – 480 V ±10%, 3-फेज |
| 2 | रेटेड इनपुट वारंवारता | 50Hz±10% |
| 3 | आउटपुट वारंवारता | 0 - 120 Hz, समायोज्य |
| 4 | आउटपुट वारंवारता रिझोल्यूशन | 0.01Hz |
| 5 | पॉवर सप्लाय व्होल्टेज नियंत्रित करा | AC220V |
| 6 | रेटेड आउटपुट पॉवर | 110 kW–630kW |
| 7 | रेट केलेले आउटपुट वर्तमान | 215A–1188A |
| 8 | आउटपुट व्होल्टेज श्रेणी | 0 - इनपुट व्होल्टेज |
| 9 | रेक्टिफायर प्रकार | 6 - पल्स डायोड रेक्टिफायर |
| 10 | इन्व्हर्टर ट्रान्झिस्टर प्रकार | IGBT |
| 11 | बाह्य संप्रेषण इंटरफेस | RS485, RS232 |
| 12 | बाह्य संप्रेषण मॉडेल | केबल |
| 13 | संरक्षण कार्य | ओव्हरलोड, अंडरलोड, शॉर्ट सर्किट, फेज लॉस, अति-तापमान |
| 14 | थंड करण्याची पद्धत | जबरदस्तीने हवा थंड करणे |
| 15 | इनपुट पॉवर फॅक्टर | 0.98 |
| 16 | कार्यक्षमता | >98% |
| 17 | आउटपुट फिल्टर | साइन वेव्ह |
| 18 | रेटेड ड्युटी सायकल | सतत |
| 19 | आयपी ग्रेड / संरक्षण ग्रेड | IP23 |
| 20 | ओव्हरलोड क्षमता | 150% रेट केलेले टॉर्क, कालावधी 60 से |
| 21 | ऑपरेटिंग सभोवतालचे तापमान | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | स्टोरेज / वाहतूक तापमान | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | सभोवतालची आर्द्रता | ≤95% (+20 ℃ वर), नॉन-कंडेन्सिंग |
| 24 | स्थापना उंची | ≤1000m, ओलांडल्यास कमी करणे आवश्यक आहे |
| 25 | इनपुट साइड हार्मोनिक घटक | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | इनपुट साइड हार्मोनिक सामग्री | ~5% |
| 27 | नियंत्रण मोड | मल्टी-पॉइंट V/F, वेक्टर V/F |
| 28 | इनलेट आणि आउटलेट वायरिंग मोड | टॉप इन आणि टॉप आउट, बॉटम इन आणि बॉटम आउट |
| नाही. | पॅरामीटरचे नाव | डेटा |
| 1 | रेटेड इनपुट व्होल्टेज | 380 V – 690 V ±10%, 3-फेज |
| 2 | रेटेड इनपुट वारंवारता | 50Hz±10% |
| 3 | आउटपुट वारंवारता | 0 - 120 Hz, समायोज्य |
| 4 | आउटपुट वारंवारता रिझोल्यूशन | 0.01 Hz |
| 5 | पॉवर सप्लाय व्होल्टेज नियंत्रित करा | AC 220 V |
| 6 | रेटेड आउटपुट पॉवर | 110 kW–900 kW |
| 7 | रेट केलेले आउटपुट वर्तमान | 202 A–1535 A |
| 8 | आउटपुट व्होल्टेज श्रेणी | 0 - इनपुट व्होल्टेज |
| 9 | रेक्टिफायर प्रकार | IGBT |
| 10 | इन्व्हर्टर ट्रान्झिस्टर प्रकार | IGBT |
| 11 | बाह्य संप्रेषण इंटरफेस | RS485, RS232 |
| 12 | बाह्य संप्रेषण मोड | फायबर ऑप्टिक |
| 13 | संरक्षण कार्य | ओव्हरलोड, अंडरलोड, शॉर्ट सर्किट, फेज लॉस, अति-तापमान |
| 14 | थंड करण्याची पद्धत | जबरदस्तीने हवा थंड करणे |
| 15 | इनपुट पॉवर फॅक्टर | 0.98 |
| 16 | कार्यक्षमता | >98% |
| 17 | आउटपुट फिल्टर | साइन वेव्ह |
| 18 | रेटेड ड्युटी सायकल | सतत |
| 19 | आयपी ग्रेड / संरक्षण ग्रेड | IP23 |
| 20 | ओव्हरलोड क्षमता | 150% रेट केलेले टॉर्क, कालावधी 60 से |
| 21 | ऑपरेटिंग सभोवतालचे तापमान | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | स्टोरेज / वाहतूक तापमान | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | सभोवतालची आर्द्रता | ≤95% (+20 ℃ वर), नॉन-कंडेन्सिंग |
| 24 | स्थापना उंची | ≤1000 मी; ओलांडल्यास derating आवश्यक आहे |
| 25 | इनपुट साइड हार्मोनिक घटक | ४% |
| 26 | इनपुट साइड हार्मोनिक सामग्री | ~5% |
| 27 | नियंत्रण मोड | मल्टी-पॉइंट V/F, वेक्टर V/F |
| 28 | इनलेट आणि आउटलेट वायरिंग मोड | टॉप इन आणि टॉप आउट, बॉटम इन आणि बॉटम आउट |
| नाही. | पॅरामीटरचे नाव | डेटा |
| 1 | रेटेड इनपुट व्होल्टेज | 0.6 KV -2.6 KV±10% |
| 2 | रेटेड इनपुट वारंवारता | ५० हर्ट्झ ± १०% |
| 3 | आउटपुट वारंवारता | 0 - 120 Hz, समायोज्य |
| 4 | आउटपुट वारंवारता रिझोल्यूशन | ०.०१ हर्ट्झ |
| 5 | पॉवर सप्लाय व्होल्टेज नियंत्रित करा | AC 220 V |
| 6 | रेटेड क्षमता | 45 kVA–300kVA |
| 7 | थंड करण्याची पद्धत | जबरदस्तीने हवा थंड करणे |
| 8 | इनपुट पॉवर फॅक्टर | >20% लोडवर 0.98 च्या वर |
| 9 | रेटेड ड्युटी सायकल | सतत |
| 10 | आयपी ग्रेड / संरक्षण ग्रेड | IP20 |
| 11 | ओव्हरलोड क्षमता | 1 तासासाठी 120%, 1 मिनिटासाठी 150% |
| 12 | ऑपरेटिंग सभोवतालचे तापमान | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | स्टोरेज / वाहतूक तापमान | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | सभोवतालची आर्द्रता | ≤90% (+20 ℃ वर), नॉन-कंडेन्सिंग |
| 15 | स्थापना उंची | ≤1000 मी; ओलांडल्यास derating आवश्यक आहे |
●उंची 1000 मीटर पेक्षा जास्त नसावी; उंची 1000 मीटरपेक्षा जास्त असल्यास derating आवश्यक आहे.
●ऑपरेटिंग सभोवतालचे तापमान: -5 ℃ ते +40 ℃, दैनंदिन सरासरी तापमान +35 ℃ पेक्षा जास्त नाही, सभोवतालच्या तापमानातील फरक 5 ℃/h पेक्षा जास्त नाही. सभोवतालचे तापमान स्वीकार्य श्रेणीपेक्षा जास्त असल्यास, योग्य वातानुकूलन उपकरणे सुसज्ज केली पाहिजेत.
●सभोवतालच्या हवेची कमाल सापेक्ष आर्द्रता: ≤ 90% (20 ℃ वर); ≤ 50% +40 ℃ वर.
●इंस्टॉलेशन फाउंडेशन तीव्र कंपन आणि धक्क्यापासून मुक्त असावे, उभ्या झुकाव 5% पेक्षा जास्त नसावा.
●ऑपरेटिंग वातावरण प्रवाहकीय किंवा स्फोटक धूळ मुक्त आणि धातू किंवा इन्सुलेशन खराब करणारे वायू किंवा वाफांपासून मुक्त असावे.
●AC इनपुट वीज पुरवठ्याचे सतत व्होल्टेज चढ-उतार हे रेट केलेल्या मूल्याच्या ±10% पेक्षा जास्त नसावे.
●AC पॉवर ग्रिडची वारंवारता चढउतार श्रेणी: 45 Hz–55 Hz, वारंवारता भिन्नता दर ±1% प्रति सेकंदापेक्षा जास्त नाही.
●केवळ चांगल्या वायुवीजनासह घरातील वापरासाठी; उपकरणाच्या वर आणि आजूबाजूची मंजुरी ≥ 700 मिमी असावी.
●ओव्हरव्होल्टेज, अंडरव्होल्टेज, ओव्हरकरंट, फेज लॉस आणि शॉर्ट सर्किटसह संरक्षणांसह सुसज्ज.
● आउटपुट करंट, व्होल्टेज, फ्रिक्वेन्सी, इत्यादी दर्शविण्यासाठी एलईडी डिस्प्लेसह सुसज्ज.
●सिस्टम पॅरामीटर्स कीपॅडद्वारे सेट केले जाऊ शकतात.
● हे व्हेरिएबल फ्रिक्वेन्सी मोड आणि पॉवर फ्रिक्वेन्सी मोडमध्ये ऑपरेट करू शकते.
व्हेरिएबल फ्रिक्वेंसी ऑपरेशन अंतर्गत, कार्य मोड मॅन्युअल किंवा स्वयंचलित असू शकतो.
●सुरू होण्याची वेळ आणि ऑपरेटिंग वारंवारता अनियंत्रितपणे सेट केली जाऊ शकते.
Q1: व्हेरिएबल स्पीड ड्राइव्ह इलेक्ट्रिकल कंट्रोल कॅबिनेट मुख्यतः कोणत्या उपकरणांसाठी वापरले जाते?
A1: हे व्हेरिएबल स्पीड ड्राईव्ह कंट्रोल कॅबिनेट सर्व प्रकारच्या सबमर्सिबल पंपांसाठी विशेष सहाय्यक उपकरणे आहेत, जसे की उच्च-तापमान पंप, खोल विहीर पंप आणि नदीचे सेवन पंप. ते ऑइलफील्ड वॉटर डिलिव्हरी, खोल विहीर पाणी पुरवठा आणि नदीचे पाणी घेण्याच्या प्रकल्पांना बसते.
Q2: पारंपारिक स्थिर-स्पीड नियंत्रणाच्या तुलनेत वारंवारता रूपांतरण नियंत्रणाचे मुख्य फायदे काय आहेत?
A2: पारंपारिक स्थिर-स्पीड कंट्रोल बॉक्सच्या तुलनेत, दव्हेरिएबल स्पीड ड्राइव्ह इलेक्ट्रिकल कंट्रोल कॅबिनेटआवश्यकतेनुसार पंप गती मुक्तपणे समायोजित करू शकते. हे अधिक ऊर्जेची बचत करते, सॉफ्ट स्टार्टसह उपकरणांची पोशाख कमी करते आणि पूर्ण सुरक्षा संरक्षण असते, ज्यामुळे पंप ऑपरेशन अधिक स्थिर, सुरक्षित आणि वीज बचत होते.
Q3: हे नियंत्रण कॅबिनेट कठोर बाहेरील कामकाजाच्या वातावरणाशी जुळवून घेऊ शकते का?
A3: होय. हे इलेक्ट्रिकल कंट्रोल कॅबिनेट सीलबंद औद्योगिक शेल आणि उच्च दर्जाचे अंतर्गत भाग स्वीकारते. हे डस्टप्रूफ, वॉटरप्रूफ आणि हस्तक्षेप-विरोधी आहे आणि ते ऑइलफिल्ड, वॉटर विहीर आणि नदीचे पाणी घेण्याच्या प्रकल्पांसाठी दमट, धूळयुक्त आणि बाहेरील वातावरणात स्थिरपणे कार्य करू शकते.

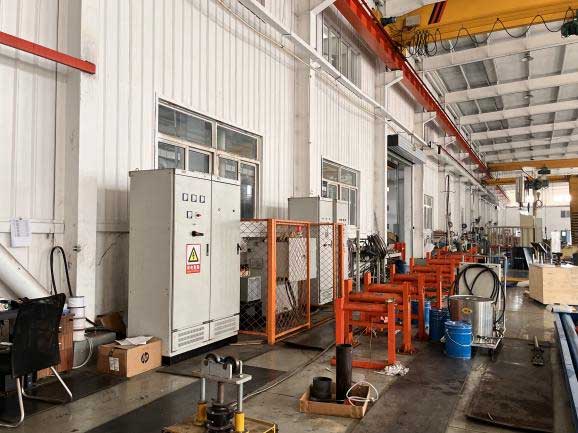

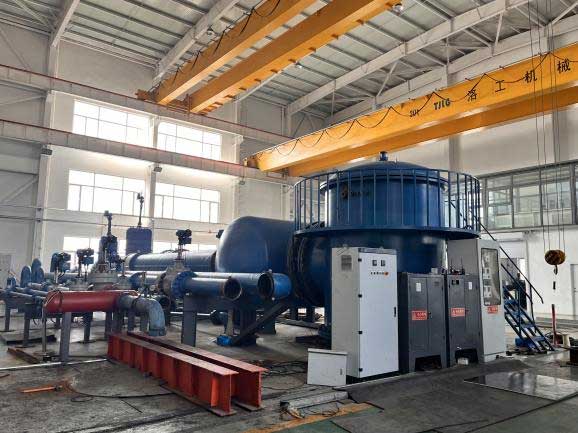

आम्ही प्रत्येक व्हेरिएबल स्पीड ड्राइव्ह इलेक्ट्रिकल कंट्रोल कॅबिनेटसाठी कठोर गुणवत्ता नियंत्रणाचे पालन करतो. सामान्य सिंगल-पार्ट तपासणीपेक्षा भिन्न, आमच्या सर्व कॅबिनेटची डिलिव्हरीपूर्वी जुळलेल्या सबमर्सिबल पंप सेटसह चाचणी केली जाते. प्रत्येक उपकरण पूर्ण रनिंग टेस्ट, स्पीड ऍडजस्टमेंट टेस्ट आणि लोड सिम्युलेशन टेस्ट पास करते. ही खरी पंप जुळणारी चाचणी कॅबिनेट आणि पंप यांच्यातील परिपूर्ण समन्वय सुनिश्चित करते. स्थिर आणि विश्वासार्ह फील्ड ऑपरेशनची हमी देण्यासाठी संपूर्ण जुळणी चाचणी उत्तीर्ण झाल्यानंतरच सर्व उत्पादने वितरित केली जातात.

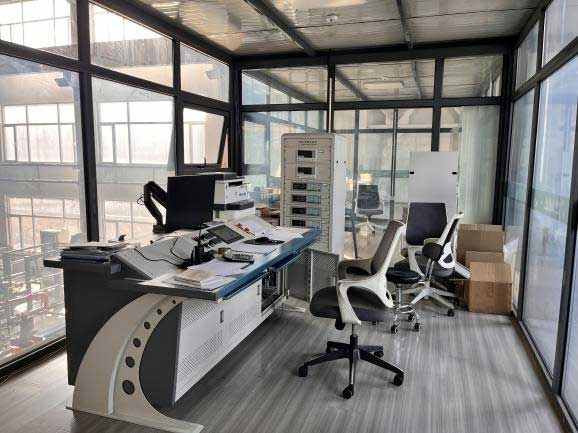

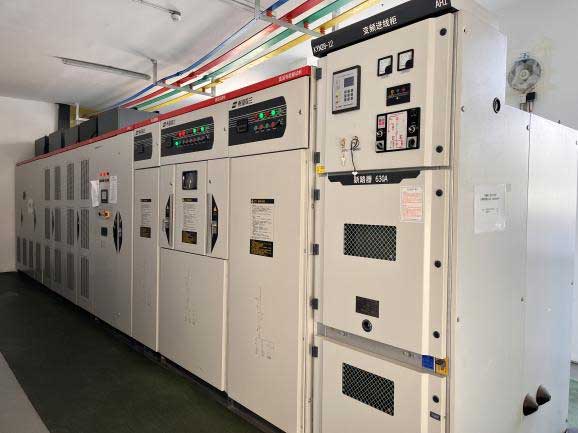

आमच्याकडे सबमर्सिबल पंप कंट्रोल उपकरणे विकसित करण्याचा आणि उत्पादन करण्याचा समृद्ध अनुभव आहे. सर्व व्हेरिएबल स्पीड ड्राइव्ह इलेक्ट्रिकल कंट्रोल कॅबिनेट उत्पादनांची स्थिर गुणवत्ता आणि कमी अपयश दरासह कठोरपणे चाचणी केली जाते. आम्ही सानुकूलित पॅरामीटर्स आणि फंक्शन्सना विविध पंप आणि कामाच्या परिस्थितीमध्ये बसण्यासाठी समर्थन देतो. आम्ही संपूर्ण विक्रीपूर्व सल्लामसलत, साइटवर मार्गदर्शन आणि विक्रीनंतर देखभाल सेवा प्रदान करतो. आमची उत्पादने जगभरात विकली जातात, विविध ऑइलफिल्ड, वॉटर विहीर आणि नदीचे पाणी घेण्याच्या प्रकल्पांना किफायतशीर आणि स्थिर नियंत्रण उपायांसह सेवा देतात.
