दइलेक्ट्रिकल सबमर्सिबल पंपखोल विहिरी, ऑफशोअर प्लॅटफॉर्म आणि जलाशयाच्या जटिल परिस्थितीत सतत कच्च्या तेलाच्या उत्पादनासाठी डिझाइन केलेली डाउनहोल कृत्रिम लिफ्ट सिस्टम आहे. हे उच्च-कार्यक्षमता सबमर्सिबल मोटर, मल्टी-स्टेज सेंट्रीफ्यूगल पंप, गॅस आणि वाळू प्रतिरोधक संरक्षण प्रणाली आणि स्थिर तेल उचलण्याची कार्यक्षमता प्रदान करण्यासाठी विश्वसनीय सीलिंग संरचना एकत्रित करते.
उच्च जल-कपात विहिरी, परिपक्व तेलक्षेत्रे, ऑफशोअर उत्पादन आणि आव्हानात्मक जलाशयाच्या वातावरणासाठी डिझाइन केलेले, तेल ESP प्रणाली ऑपरेटरना उत्पादन कार्यक्षमता सुधारण्यास, वर्कओव्हर वारंवारता कमी करण्यास आणि दीर्घकालीन ऑपरेटिंग खर्च कमी करण्यास मदत करते.
अनेक पंप व्यास, पॉवर कॉन्फिगरेशन आणि साहित्य पर्याय उपलब्ध असल्याने, ते चांगल्या खोली, द्रव वैशिष्ट्ये, तापमान आणि उत्पादन आवश्यकतांनुसार सानुकूलित केले जाऊ शकते.

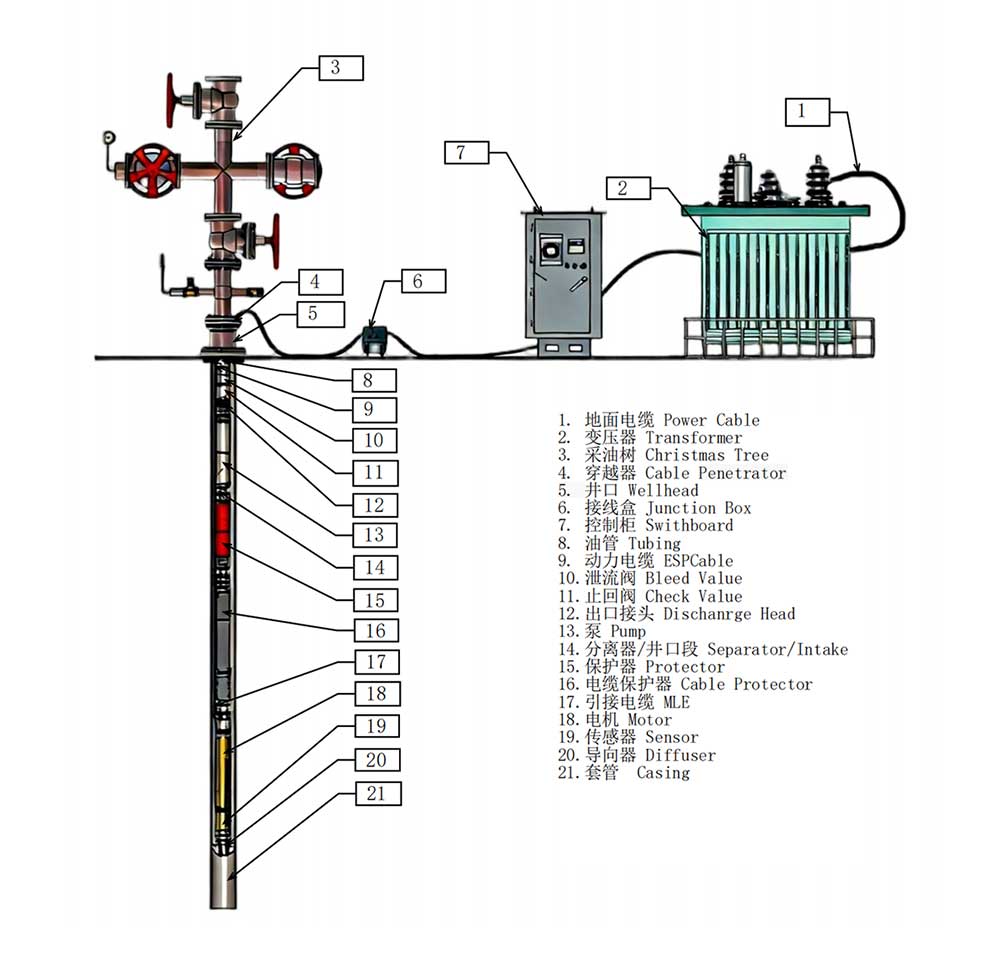

| नाही. | उपकरणाचे नाव | गरज | खरेदी पद्धत | उपकरणांचे वर्णन |
| जमिनीवर आधारित सुविधा | ||||
| 1 | जंक्शन बॉक्स | ऐच्छिक | ग्राहकाने पुरवठा केला |
1.ग्राउंड केबल विहिरींमध्ये भूमिगत केबल कनेक्शनसाठी 2.भूमिगत खाणींमध्ये उच्च-दाब वायूला प्रतिबंध करणे |
| 2 | व्हेरिएबल फ्रिक्वेन्सी स्टेप-अप ट्रान्सफॉर्मर | आवश्यक आहे | ग्राहकाने पुरवठा केला | विद्युत पंपास आवश्यक असलेल्या ग्राउंड व्होल्टेजमध्ये वीज पुरवठा व्होल्टेज वाढविण्यासाठी वापरला जातो |
| 3 | लो-व्होल्टेज व्हेरिएबल फ्रिक्वेंसी कंट्रोल कॅबिनेट (साइन फिल्टरसह) | आवश्यक आहे | ग्राहकाने पुरवठा केला | इलेक्ट्रिक पंपची ऑपरेटिंग स्थिती नियंत्रित करण्यासाठी, संरक्षित करण्यासाठी आणि समायोजित करण्यासाठी |
| 4 | फिल्टर करा | ऐच्छिक | ग्राहकाने पुरवठा केला | पॉवर ग्रिडमधील इलेक्ट्रिक पंप आणि गंभीर उपकरणांचे संरक्षण करण्यासाठी |
| 5 | पृष्ठभाग केबल | ऐच्छिक | ग्राहकाने पुरवठा केला |
1.ग्राउंड उपकरणे जोडण्यासाठी वापरले जाते 2.कंट्रोल पंप खर्च |
| डाउनहोल ट्यूबिंग स्ट्रिंग कनेक्टर | ||||
| 1 | चांगले डोके उपकरणे | आवश्यक आहे | ग्राहकाने पुरवठा केला | 1. ट्युबिंग स्ट्रिंग लटकवण्यासाठी आणि पृष्ठभागाच्या पाइपलाइनला जोडण्यासाठी2. भूमिगत केबल मार्गासाठी |
| 2 | तेल पाईप | आवश्यक आहे | ग्राहकाने पुरवठा केला | इलेक्ट्रिक पंप जोडण्यासाठी आणि द्रव उचलण्याचे चांगले चॅनेल तयार करण्यासाठी वापरले जाते |
| 3 | ड्रेन वाल्व | ऐच्छिक | ग्राहकाने पुरवठा केला | पंपिंगसाठी नलिका विहिरीच्या द्रवपदार्थाचा विसर्जन |
| 4 | सिंगल फ्लो व्हॉल्व्ह | आवश्यक आहे | ग्राहकाने पुरवठा केला | पंप शटडाउन फंक्शन ट्युबिंग स्ट्रिंगमधील विहिरीतील द्रवपदार्थाचा परत प्रवाह रोखते, ज्यामुळे पाण्याचा हातोडा होऊ शकतो आणि विद्युत पंप खराब होऊ शकतो. |
| 5 | आउटलेट कनेक्शन | आवश्यक आहे | ग्राहकाने पुरवठा केला | इलेक्ट्रिक पंप ऑइल पाईपला जोडण्यासाठी वापरला जातो |
| 6 | पंप | आवश्यक आहे | स्वत: ची हप्तेखोरी | आवश्यक उचल दबाव आणि प्रवाह दर निर्माण करण्यासाठी वापरले जाते |
| 7 | गॅस प्रोसेसर | ऐच्छिक | स्वत: ची हप्तेखोरी |
1.इलेक्ट्रिक पंपांवर गॅसचा प्रभाव कमी करणे, जसे की गॅस लॉक आणि पोकळ्या निर्माण होणे 2. पुरेसा लिफ्ट प्रवाह |
| 8 | गॅस विभाजक किंवा इनलेट विभाग | आवश्यक आहे | स्वत: ची हप्तेखोरी |
1.इलेक्ट्रिक पंपांवर गॅसचा प्रभाव कमी करणे, जसे की गॅस लॉक आणि पोकळ्या निर्माण होणे 2. पुरेसा लिफ्ट प्रवाह 3. पंपमध्ये प्रवेश करण्यासाठी वाहिनी तयार करते |
| संख्या | डिव्हाइसचे नाव | गरज | संपादन पद्धत | डिव्हाइस वर्णन |
| डाउनहोल ट्यूबिंग स्ट्रिंग कनेक्टर | ||||
| 9 | संरक्षक | आवश्यक आहे | स्वत: ची हप्तेखोरी |
1.पंपावर मोटर टॉर्क प्रसारित करण्यासाठी वापरला जातो 2.वेलबोरमधील सबमर्सिबल मोटरसाठी प्रेशर बॅलन्स 3.वाहक पंपाची अक्षीय शक्ती 4. बुडलेल्या मोटरसाठी मोटर तेलाची भरपाई 5. बुडलेल्या मोटरसाठी अक्षीय सील |

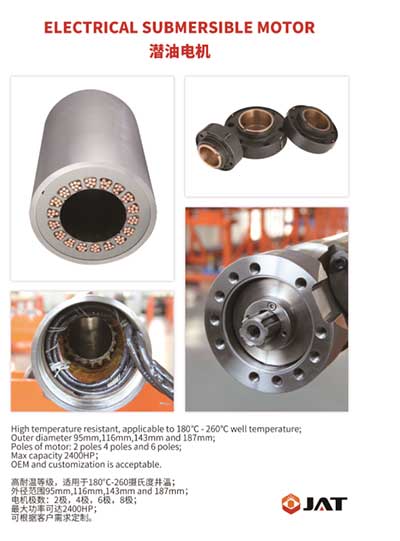

| 10 | सबमर्सिबल मोटर | आवश्यक आहे | स्वत: ची हप्तेखोरी | विद्युत उर्जेचे यांत्रिक उर्जेमध्ये रूपांतर करण्यासाठी आणि पंप ऑपरेशनसाठी शक्ती प्रदान करण्यासाठी वापरला जातो |
| 11 | डाउनहोल सेन्सर | ऐच्छिक | ग्राहकाने पुरवठा केला | विहीर द्रवपदार्थ आणि विद्युत पंप इनलेट प्रेशर, तापमान, कंपन, इन्सुलेशन इत्यादींच्या वास्तविक-वेळ निरीक्षणासाठी. |
| 12 | दिग्दर्शक | आवश्यक आहे | स्वत: ची हप्तेखोरी | पंप डाउनहोलचे मार्गदर्शन आणि स्थिरीकरण |
| डाउनहोल केबल उपकरणे आणि उपकरणे | ||||
| 1 | केबल पासर | ऐच्छिक | ग्राहकाने पुरवठा केला |
1.वेलहेड उपकरणाद्वारे केबल सील करण्यासाठी वापरला जातो 2. वेलहेड उपकरणाशी सुसंगत मितीय संरचना 3.मोटरच्या उच्च ग्राउंड व्होल्टेजचा सामना करण्यास सक्षम |
| 2 | पॉवर केबल (फ्लॅट केबल) | आवश्यक आहे | ग्राहकाने पुरवठा केला |
1. डाउनहोल टयूबिंग स्टेजसाठी पॉवर ट्रान्समिशन 2.केबल्स चांगल्या तापमान आणि चांगल्या परिस्थितीशी सुसंगत असाव्यात |
| 3 | टेंशन केबल्स आणि टेंशन केबल कनेक्टर (लहान फ्लॅट केबल्स) | आवश्यक आहे | स्वत: ची हप्तेखोरी |
1. डाउनहोल इलेक्ट्रिक पंप स्टेजसाठी पॉवर ट्रान्समिशन 2.केबल्स चांगल्या तापमान आणि चांगल्या परिस्थितीशी सुसंगत असाव्यात 3. ते मोटरला सीलबंद केले पाहिजे. |
| 4 | केबल म्यान आणि केबल क्लॅम्प किंवा युनिट केबल संरक्षक | आवश्यक आहे | स्वत: ची हप्तेखोरी | इलेक्ट्रिक पंप स्टेजसाठी केबल फिक्सेशन आणि संरक्षण |
| 5 | YouTube:क्रॉस-कनेक्टर क्लॅम्प केबल प्रोटेक्टर | आवश्यक आहे | ग्राहकाने पुरवठा केला | ऑइल पाईप स्टेजमध्ये केबल फिक्सेशन आणि संरक्षणाचा अनुप्रयोग |
| संख्या | डिव्हाइसचे नाव | गरज | संपादन पद्धत | डिव्हाइस वर्णन |
| भूमिगत वापरासाठी इतर ॲक्सेसरीज | ||||
| 1 | इलेक्ट्रिक पंप डाउनहोल ॲक्सेसरीज पॅकेज (मोटर, प्रोटेक्टर, वेलहेड सेक्शन किंवा सेपरेटर, पंप, गॅस प्रोसेसरसह) | आवश्यक आहे | स्वत: ची हप्तेखोरी | ओ-रिंग्ज, स्क्रू आणि मोटार ऑइल सारख्या भूमिगत अनुप्रयोगांमध्ये एक-वेळ वापरण्यासाठी भाग. |
| 2 | केबल कनेक्शन ऍक्सेसरी पॅक | ऐच्छिक | स्वत: ची हप्तेखोरी | लीड-इन केबलला पॉवर केबल्सशी जोडण्यासाठी वापरले जाते, जसे की इन्सुलेट टेप आणि आर्मर्ड केबल्स. |
| 3 | शाफ्टच्या खाली जाणाऱ्या इतर उपकरणांसाठी उपकरणे | आवश्यक आहे | काही डिव्हाइस प्रदाते ऑफर करतात | |
| डाउनहोल साधने | ||||
| 1 | केबल उचलणे आणि घालणे मशीन | ऐच्छिक | खरेदी, भाडेतत्वावर किंवा केबल उपयोजनाच्या इतर माध्यमांसाठी उपलब्ध | |
| 2 | केबल पुली | आवश्यक आहे | ग्राहकाने पुरवठा केला | केबल उपयोजनासाठी |
| 3 | तेल भरण्याचे उपकरण | आवश्यक आहे | स्वत: ची हप्तेखोरी | इलेक्ट्रिक पंप तेल इंजेक्शनसाठी |
| 4 | विद्युत पंप उभारणे | आवश्यक आहे | स्वत: ची हप्तेखोरी | डाउनहोल उभारण्यासाठी |
| 5 | स्पिंडल | आवश्यक आहे | स्वत: ची हप्तेखोरी | डाउनहोल डिस्क शाफ्ट |
| 6 | लिफ्टिंग जॅक | स्वत: ची हप्तेखोरी | इलेक्ट्रिक मोटर्समध्ये वापरण्यासाठी, आवश्यक आहे | |
| 7 | इतर डाउनहोल साधने | आवश्यक आहे | काही उपकरण पुरवठादार प्रदान करतात | |

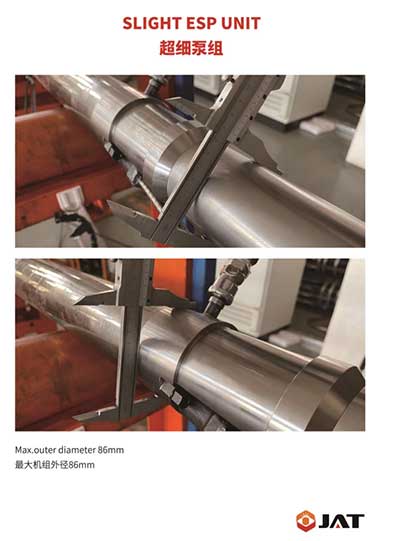

| प्रकार | मालिका | कमाल व्यास (मिमी) |
| पंप | 338 | 86 |
| संरक्षक | 338 | 86 |
| मोटार | 375 | 95.25 |
| प्रकार | मालिका | कमाल व्यास (मिमी) |
| पंप | 400 | 101.6 |
| संरक्षक | 400 | १०.१.६ |
| मोटार | 456 | 115.82 |
| प्रकार | मालिका | कमाल व्यास (मिमी) |
| पंप | ५१३/५३८/५६२ | 130.3/136.7/143 |
| संरक्षक | 513 | 130.3 |
| मोटार | ५४०/५६२ | १३८/१४३ |
| प्रकार | मालिका | कमाल व्यास (मिमी) |
| पंप | 675 | 171.45 |
| संरक्षक | 675 | 171.45 |
| मोटार | 738 | 187.45 |
| प्रकार | मालिका | कमाल व्यास (मिमी) |
| पंप | 862 | 219 |
| संरक्षक | 675 | 171.45 |
| मोटार | 738 | 187.45 |
• किनार्यावरील तेलक्षेत्र विकास:दइलेक्ट्रिकल सबमर्सिबल पंप पारंपारिक तेल विहिरी, कमी दाबाचे तेल साठे आणि जल-पूर विकास विहिरींना पूर्णपणे लागू आहे, स्थिर दैनंदिन कच्च्या तेलाचा उपसा करणे आणि जमिनीच्या तेलक्षेत्रांच्या दीर्घकालीन सतत उत्पादन गरजा पूर्ण करणे.
• ऑफशोअर तेल आणि वायू उत्पादन:अरुंद ऑफशोअर वेल-बोअर आणि कठोर सागरी कामाच्या परिस्थितीशी जुळवून घेण्यायोग्य, ऑफशोअर देखभाल आणि ऑपरेशन खर्च कमी करण्यासाठी कॉम्पॅक्ट संरचना आणि कमी अपयश दर वैशिष्ट्यीकृत.
• विशेष जलाशय ऑपरेशन:हाय-वॉटर-कट, किंचित संक्षारक आणि अपघर्षक तेल विहिरी, तसेच भू-औष्णिक तेल विहिरींना लागू, जटिल कामकाजाच्या परिस्थितीत सुरक्षित आणि कार्यक्षम द्रव उचलण्यास समर्थन देते.
• तेल विहीर उत्तेजित करणे आणि जीर्णोद्धार:कमी-उत्पन्न आणि संपलेल्या तेल विहिरींसाठी आदर्श, प्रभावीपणे द्रव वितरण कार्यक्षमतेत सुधारणा करणे आणि वृद्धत्व असलेल्या तेलक्षेत्रांची उत्पादन क्षमता पुनरुज्जीवित करणे.
•स्ट्रक्चरल डिझाइन:इलेक्ट्रिकल सबमर्सिबल पंप एकाधिक पर्यायी बाह्य व्यासांसह एक व्यवस्थित, कॉम्पॅक्ट देखावा स्वीकारतो, जो वेगवेगळ्या वेलबोअरच्या आकारांशी पूर्णपणे जुळतो आणि विविध प्रकारच्या तेल विहिरींशी जुळवून घेतो.

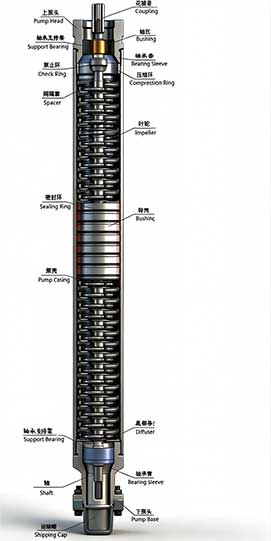

•उच्च उचल कार्यक्षमता:ऑप्टिमाइझ्ड मल्टी-स्टेज हायड्रॉलिक स्ट्रक्चर स्थिर दाब बूस्ट आणि मोठा प्रवाह दर प्रदान करते, उच्च-कार्यक्षमतेने सतत कच्चे तेल उचलणे लक्षात येते.
•उत्कृष्ट पर्यावरणीय अनुकूलता:प्रिमियम सीलिंग आणि संरक्षणात्मक संरचनांनी सुसज्ज, तेल, वायू आणि पाण्याच्या डाउन-होल मिश्रित माध्यमांपासून गंज आणि घर्षणास प्रतिकार करते.
•कमी ऑपरेशन खर्च:कमी ऊर्जेचा वापर, स्थिर ऑपरेशन आणि कमी अपयश दर, मॅन्युअल देखभाल आणि फील्ड शटडाउन नुकसान मोठ्या प्रमाणात कमी करते.
•दीर्घ सेवा जीवन:फॅक्टरी-कॅलिब्रेटेड असेंब्ली आणि हाय-लोड बेअरिंग डिझाइन एकूण स्ट्रक्चरल स्थिरता वाढवतात आणि उपकरणे चालवण्याचे चक्र वाढवतात.
400 मालिका:लहान-व्यासाच्या पारंपारिक तेल विहिरींसाठी डिझाइन केलेले कॉम्पॅक्ट मानक मॉडेल. हे सामान्य तेलक्षेत्र उत्पादन अनुप्रयोगांसाठी योग्य आहे ज्यांना मध्यम प्रवाह क्षमता आणि आर्थिक ऑपरेशन आवश्यक आहे.
५३८/५४० मालिका:कॉइल केलेल्या ट्यूबिंग डिप्लॉयमेंट सिस्टमसाठी डिझाइन केलेले आणि मध्यम आणि मोठ्या व्यासाच्या तेल विहिरींसाठी योग्य. हे उच्च प्रवाह दर आणि उचल क्षमता आवश्यक असलेल्या अनुप्रयोगांना समर्थन देते.
अपयश विरोधी रचना:हाय-लोड थ्रस्ट बियरिंग्ज आणि सीलबंद संरक्षण संरचना डाउनहोल इम्पॅक्ट लोड्सचा सामना करण्यास आणि ऑपरेशन दरम्यान उपकरणांचे नुकसान कमी करण्यात मदत करतात.
ऊर्जा-कार्यक्षम ऑपरेशन:ऑप्टिमाइझ केलेले हायड्रॉलिक डिझाइन द्रव प्रवाह प्रतिरोध आणि हायड्रॉलिक नुकसान कमी करते, सतत ऑपरेशन दरम्यान कमी ऊर्जा वापर करण्यास मदत करते.
लवचिक कॉन्फिगरेशन पर्याय:गंज, ओरखडा आणि उच्च-तापमान परिस्थिती समाविष्ट असलेल्या अनुप्रयोगांसाठी एकाधिक पंप वैशिष्ट्ये आणि सामग्री पर्याय उपलब्ध आहेत.
कमी देखभाल आवश्यकता:दीर्घ सेवा अंतराल, कमी देखभाल वारंवारता आणि सातत्यपूर्ण कार्यप्रदर्शन एकूण ऑपरेटिंग खर्च कमी करण्यास मदत करते.
ईएसपीची निवड वास्तविक विहीर परिस्थिती आणि ऑपरेटिंग आवश्यकतांवर आधारित असावी.
उच्च उत्पादन विहिरींना आवश्यक आहे:मोठा पंप व्यास, उच्च प्रवाह क्षमता, ऑप्टिमाइझ केलेले हायड्रॉलिक टप्पे
खोल विहिरींना आवश्यक आहे: उच्च डोके क्षमता, अधिक पंप टप्पे, प्रबलित यांत्रिक संरचना
मुख्य घटकांमध्ये हे समाविष्ट आहे:पाणी कपातीची टक्केवारी, वायूचे प्रमाण, वाळूचे प्रमाण, गंज पातळी, कच्च्या तेलाची चिकटपणा
उच्च-तापमान विहिरींना आवश्यक आहे:उच्च-तापमान मोटर इन्सुलेशन, उष्णता-प्रतिरोधक साहित्य, सुधारित कूलिंग डिझाइन
डाउनहोल ऍप्लिकेशन आवश्यकतांचे अनुपालन सत्यापित करण्यासाठी उत्पादनापूर्वी मिश्र धातु शाफ्ट आणि अँटी-कॉरोझन घटकांसह मुख्य सामग्रीची तपासणी केली जाते.
इंपेलर, डिफ्यूझर आणि स्ट्रक्चरल घटक प्रक्रियेची अचूकता सुधारण्यासाठी कॉम्प्युटेशनल फ्लुइड डायनॅमिक्स विश्लेषण आणि CNC मशीनिंग लागू केले जाते.
प्रसूतीपूर्वी प्रत्येक पंप युनिटमध्ये प्रवाह कामगिरी चाचणी, दाब चाचणी, ऑपरेशन चाचणी आणि सीलिंग तपासणी केली जाते.
उत्पादनाची सातत्य राखण्यासाठी आणि असेंबली विचलन कमी करण्यासाठी युनिफाइड असेंब्ली प्रक्रिया आणि फॅक्टरी कॅलिब्रेशन प्रक्रिया लागू केल्या जातात.
उत्पादन शोधण्यायोग्यता आणि प्रकल्प पडताळणीसाठी उत्पादन आणि चाचणी नोंदी ठेवल्या जातात.
