इलेक्ट्रिक सबमर्सिबल पंप (ESP) हे डाउनहोल कृत्रिम लिफ्ट उपकरण आहे जे तेल विहिरीची उत्पादकता सुधारण्यासाठी वापरले जाते. आहे मुख्यतः मध्यम-खोल तेल विहिरी, उच्च पाणी-कपात तेल विहिरी, जड तेल विहिरी आणि ऑफशोअर उत्पादन विहिरींमध्ये वापरल्या जातात तेल क्षेत्र. सिस्टीममध्ये सबमर्सिबल मोटर, प्रोटेक्टर, गॅस-लिक्विड सेपरेटर यासारखे मुख्य घटक असतात. आणि मल्टी-स्टेज सेंट्रीफ्यूगल पंप. मोटर पंप युनिटला उच्च वेगाने फिरवते, सतत उचलते विहिरीपासून पृष्ठभागापर्यंत कच्चे तेल.
पारंपारिक यांत्रिक तेल पुनर्प्राप्ती पद्धतींच्या तुलनेत, ESPs फायदे देतात जसे की विस्तृत विस्थापन श्रेणी, खोल विहिरींच्या वातावरणाशी जुळवून घेण्याची क्षमता, लहान पृष्ठभागाचा ठसा आणि मजबूत सतत ऑपरेशन क्षमता. ते विहिरीची खोली, आवरण आकार, कच्च्या तेलाची चिकटपणा, गॅस सामग्री आणि संक्षारक वातावरणानुसार सानुकूलित केले जाऊ शकते, दीर्घकालीन स्थिर तेलक्षेत्र उत्पादनासाठी विश्वसनीय कृत्रिम लिफ्ट सोल्यूशन प्रदान करणे.
ईएसपी प्रणाली तेल विहिरीच्या द्रव पातळीच्या खाली स्थापित केली आहे आणि डाउनहोल सबमर्सिबल मोटरला वीज पुरवठा करते. पृष्ठभाग नियंत्रण कॅबिनेट.
सबमर्सिबल मोटर फिरण्यासाठी मल्टी-स्टेज सेंट्रीफ्यूगल पंप चालवते;
विहीर द्रव इनलेटद्वारे पंप शरीरात प्रवेश करते;
मल्टी-स्टेज इंपेलर हळूहळू दबाव वाढवतात;
कच्चे तेल, नैसर्गिक वायू आणि निर्मितीचे पाणी यांचे मिश्रण पृष्ठभागाच्या पाइपलाइनवर नेले जाते;
संरक्षक मोटरच्या अंतर्गत स्नेहन तेलापासून विहिरीतील द्रव वेगळे करतो, दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करतो मोटर च्या.
ESP सतत डाउनहोल प्रेशरायझेशनद्वारे उत्पादन क्षमता वाढवते, ज्यामुळे ते विशेषतः योग्य बनते अपुरा नैसर्गिक दाब असलेल्या किंवा सुधारित पुनर्प्राप्ती कार्यक्षमतेची आवश्यकता असलेल्या तेल विहिरी.
पंप स्टेज गंज-प्रतिरोधक मिश्र धातुच्या स्टीलचा बनलेला आहे आणि सुरळीत प्रवाह आणि उच्च याची खात्री करण्यासाठी अचूक सीएनसी मशीन केलेले आहे कार्यक्षमता
सबमर्सिबल मोटर उच्च-तापमान प्रतिरोधक इन्सुलेशन सामग्री वापरते, स्थिर ऑपरेशन सुनिश्चित करते उच्च-तापमान डाउनहोल वातावरण. कच्च्या तेलाला प्रभावीपणे रोखण्यासाठी संरक्षक विशेष अलग तेल वापरतो, समुद्र, आणि मोटर घटकांमध्ये प्रवेश करण्यापासून वायू.

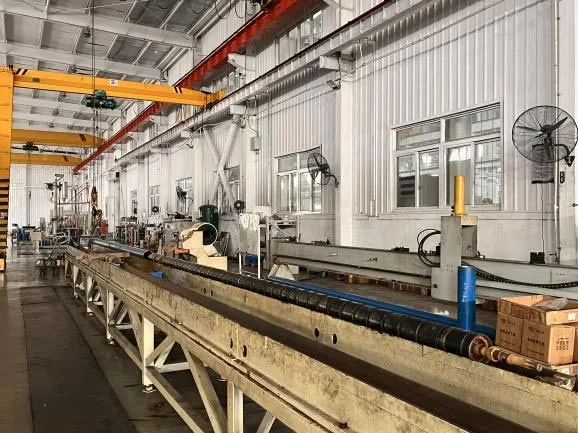

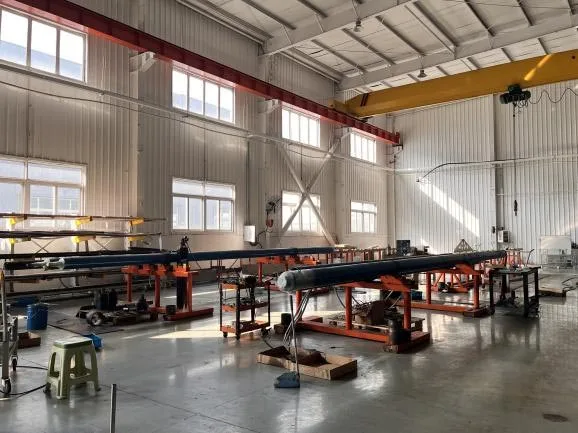

सर्व गंभीर घटकांना गंजरोधक कोटिंग आणि सीलिंग उपचार केले जातात. आमची स्वयंचलित असेंब्ली लाइन याची खात्री देते प्रत्येक घटकाची अचूक जुळणी. तयार तेल विहिरींसाठी प्रत्येक इलेक्ट्रिक सबमर्सिबल पंप पूर्ण होतो डिलिव्हरीपूर्वी डाउनहोल सिम्युलेशन चाचणी.
ईएसपी यावर लागू केले जाऊ शकते: खोल विहिरी, दिशात्मक विहिरी, ऑफशोअर प्लॅटफॉर्म विहिरी, उच्च पाणी कापलेल्या तेल विहिरी, जड तेल थर्मल रिकव्हरी विहिरी आणि लहान केसिंग विहिरी.
मल्टी-स्टेज सेंट्रीफ्यूगल पंप डिझाइन सतत आणि स्थिर उचल क्षमता प्रदान करते, चांगले उत्पादन देते पारंपारिक पंपिंग उपकरणांच्या तुलनेत उच्च-उत्पादन तेल विहिरींमध्ये कार्यक्षमता.
संपूर्ण पंप युनिट डाउनहोल स्थापित केले आहे: पृष्ठभागावरील उपकरणांचे पाऊल कमी करणे, ऑपरेटिंग आवाज कमी करणे आणि ऑफशोर प्लॅटफॉर्म सारख्या जागा-प्रतिबंधित वातावरणासाठी ते योग्य बनवणे.
सल्फर-युक्त, उच्च-मीठ आणि उच्च-तापमान जलाशय, मिश्र धातु आणि स्टेनलेस स्टील सामग्रीसह, गंजरोधक कोटिंग्जसह, उपकरणांची दीर्घकालीन विश्वासार्हता सुधारण्यासाठी वापरली जाऊ शकते.
| प्रकार | मालिका | कमाल व्यास(मिमी) |
| पंप | 338 | 86 |
| संरक्षक | 338 | 86 |
| मोटार | 375 | 95.25 |
| प्रकार | मालिका | कमाल व्यास(मिमी) |
| पंप | 400 | 101.6 |
| संरक्षक | 400 | १०.१.६ |
| मोटार | 456 | 115.82 |
| प्रकार | मालिका | कमाल व्यास(मिमी) |
| पंप | ५१३/५३८/५६२ | 130.3/136.7/143 |
| संरक्षक | 513 | 130.3 |
| मोटार | ५४०/५६२ | १३८/१४३ |
| प्रकार | मालिका | कमाल व्यास(मिमी) |
| पंप | 675 | 171.45 |
| संरक्षक | 675 | 171.45 |
| मोटार | 738 | 187.45 |
| प्रकार | मालिका | कमाल व्यास(मिमी) |
| पंप | 862 | 219 |
| संरक्षक | 675 | 171.45 |
| मोटार | 738 | 187.45 |
ईएसपी निवडणे केवळ शक्तीवर आधारित नाही; त्यासाठी खालील गोष्टींचा सर्वसमावेशक विचार करणे आवश्यक आहे:
1. विहिरीची खोली: विहीर जितकी खोल असेल तितकी जास्त डोके आणि जास्त शक्ती आवश्यक आहे.
2. उत्पादन आवश्यकता: लक्ष्य दैनंदिन उत्पादनावर आधारित पंप टप्प्यांची संख्या आणि विस्थापन निश्चित करा.
3. कच्च्या तेलाचे गुणधर्म: कच्च्या तेलाची चिकटपणा, वाळूचे प्रमाण, पाणी कपात आणि गॅस-तेल प्रमाण यांचा समावेश आहे.
4. वेलबोर परिस्थिती: केसिंग आकार, तापमान, संक्षारक वातावरण आणि विहिरीच्या झुकाव कोनासह. या पॅरामीटर्सची सर्वसमावेशक जुळणी करून, ESP ओव्हरलोड, गॅस लॉक आणि लवकर बिघाड होण्याचे धोके कमी केले जाऊ शकतात.
तेल विहिरींसाठी इलेक्ट्रिक सबमर्सिबल पंप मोठ्या प्रमाणावर वापरले जातात:
किनार्यावरील तेलक्षेत्र विकास
ऑफशोर प्लॅटफॉर्म तेल उत्पादन
खोल तेलाचे उत्पादन
उच्च पाणी कपात जलाशय
हेवी ऑइल थर्मल रिकव्हरी प्रकल्प
दिशात्मक आणि आडव्या विहिरी
ते विशेषतः तेलक्षेत्र प्रकल्पांसाठी योग्य आहेत ज्यांना दीर्घकालीन सतत उत्पादन आणि उच्च दैनिक उत्पादन आवश्यक आहे.
हे ईएसपी युनिफाइड एपीआय आयाम मानकांचे पालन करते, ईएसपी फ्लॅट केबलसह सपोर्टिंग ॲक्सेसरीजशी पूर्णपणे जुळणारे, वेलहेड सीलिंग असेंब्ली, व्हेरिएबल फ्रिक्वेंसी कंट्रोल कॅबिनेट, डाउनहोल स्क्रीन आणि फ्लोमीटर. मानक इंटरफेस जलद ऑन-साइट असेंबली लक्षात येते, स्थापना आणि नंतर तपासणी देखभाल सुलभ करते, चांगले पूर्ण करणे कमी करते बांधकाम चक्र.

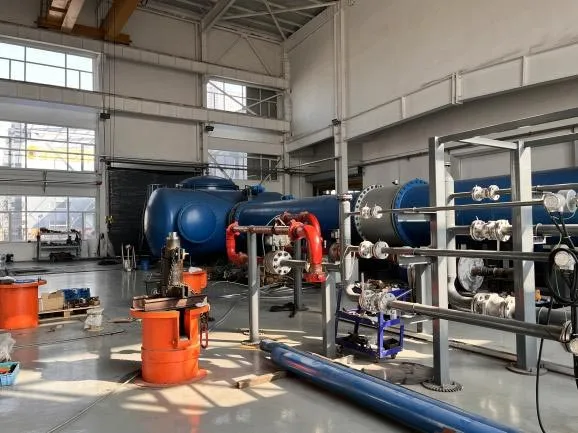

उत्पादनादरम्यान, मुख्य घटकांची सर्वसमावेशक चाचणी केली जाते:
कच्चा माल रासायनिक रचना चाचणी
सीएनसी अचूक मशीनिंग चाचणी
रोटर डायनॅमिक बॅलेंसिंग चाचणी
मोटर इन्सुलेशन कामगिरी चाचणी
पंप युनिट दाब चाचणी
सीलिंग कामगिरी चाचणी
मशीन ऑपरेशन सिम्युलेशन चाचणी पूर्ण करा
ऑइलफिल्डच्या दीर्घकालीन ऑपरेशनल गरजा पूर्ण करतात याची खात्री करण्यासाठी कारखाना सोडण्यापूर्वी सर्व ESP प्रणाली कार्यक्षमतेची पडताळणी करतात.
A1: हे मुख्यतः खोल तेल विहिरी, जड तेल विहिरी आणि ऑफशोअर उत्पादन विहिरींसाठी वापरले जाते. हे स्थिर प्रदान करते अरुंद आवरण आणि उच्च-तापमान डाउनहोल वातावरणात उच्च-प्रवाह कृत्रिम लिफ्ट.
A2: की फ्लो आणि ट्रान्समिशन घटक अँटी-कॉरोझन कोटिंगसह अँटी-सल्फर मिश्रधातूचा अवलंब करतात. अंगभूत संरक्षक दीर्घकालीन भूमिगत ऑपरेशन साध्य करून, मोटर कोरचे संरक्षण करण्यासाठी संक्षारक द्रव वेगळे करतो.
A3: होय. आम्ही ऑइल विहीर सेवेसाठी व्यावसायिक OEM इलेक्ट्रिकल सबमर्सिबल पंप प्रदान करतो, पंपचे टप्पे सानुकूलित करतो, विहिरीची खोली, क्रूड स्निग्धता आणि पाण्याची रचना यानुसार मोटर पॉवर आणि अँटी-कॉरोझन ग्रेड.
आम्ही संपूर्ण ESP कॉन्फिगरेशन सोल्यूशन्स प्रदान करून ऑइलफिल्डसाठी कृत्रिम लिफ्ट उपकरणे तयार करण्यात माहिर आहोत विविध विहिरींच्या परिस्थितीनुसार तयार केलेले.
आमच्या फायद्यांमध्ये हे समाविष्ट आहे:
विविध केसिंग आकारांसाठी समर्थन
पंप, मोटर्स आणि संरक्षकांसह संपूर्ण प्रणाली प्रदान करणे
सानुकूलित गंज-प्रतिरोधक सामग्रीसाठी समर्थन
ऑनशोअर आणि ऑफशोअर ऑइलफिल्ड ऍप्लिकेशन्सच्या गरजा पूर्ण करणे
OEM उत्पादन सेवा ऑफर करत आहे
एक सर्वसमावेशक सुटे भाग पुरवठा प्रणाली
शिपमेंटपूर्वी पूर्ण कामगिरी चाचणी
उपकरणे निवड आणि प्रणाली जुळण्यापासून ते विक्रीनंतरच्या देखभाल समर्थनापर्यंत, आम्ही स्थिर आणि विश्वासार्ह ESP प्रदान करतो जगभरातील तेल आणि वायू ग्राहकांसाठी उपाय.
