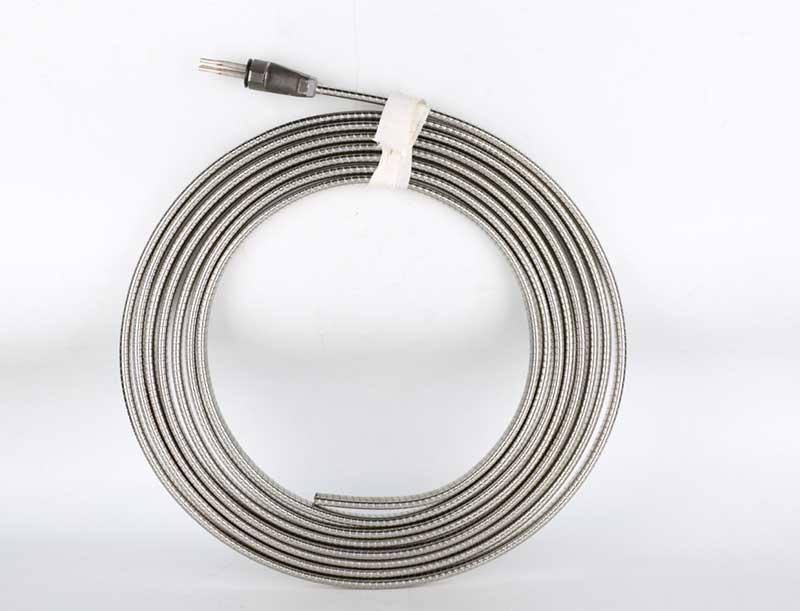

टियांजिन एओटेआर्मर्ड केबलउच्च तापमान प्रतिकार, तेल प्रतिरोध आणि उत्कृष्ट घर्षण प्रतिकार वैशिष्ट्ये. या केबल मालिकेत गोल आणि सपाट संरचनात्मक प्रकारांचा समावेश आहे, विशेषत: कठोर ऑइलफिल्ड कार्यरत वातावरणासाठी विकसित केले आहे. त्याचा आर्मर्ड बाह्य थर भूगर्भातील कोर नुकसान टाळण्यासाठी मजबूत तन्य शक्ती आणि अँटी-एक्सट्रुजन कार्यप्रदर्शन देते.
हे उच्च उष्णता आणि स्निग्ध परिस्थितीत स्थिर विद्युत इन्सुलेशनचा अभिमान बाळगते, ESP ऑइल सबमर्सिबल पंप आणि डाउनहोल पेट्रोलियम एक्सट्रॅक्शन उपकरणे जागतिक तेल शोषणाच्या ठिकाणी मोठ्या प्रमाणावर जुळतात.
| AWGSeries | क्रॉस-सेक्शनल एरिया (mm2) | कोर संख्या | स्ट्रँडची संख्या / सिंगल स्ट्रँडचा नाममात्र व्यास（मिमी） | रेट केलेले व्होल्टेज वर्ग(kV) | ऑपरेटिंग तापमान (℃/℉) |

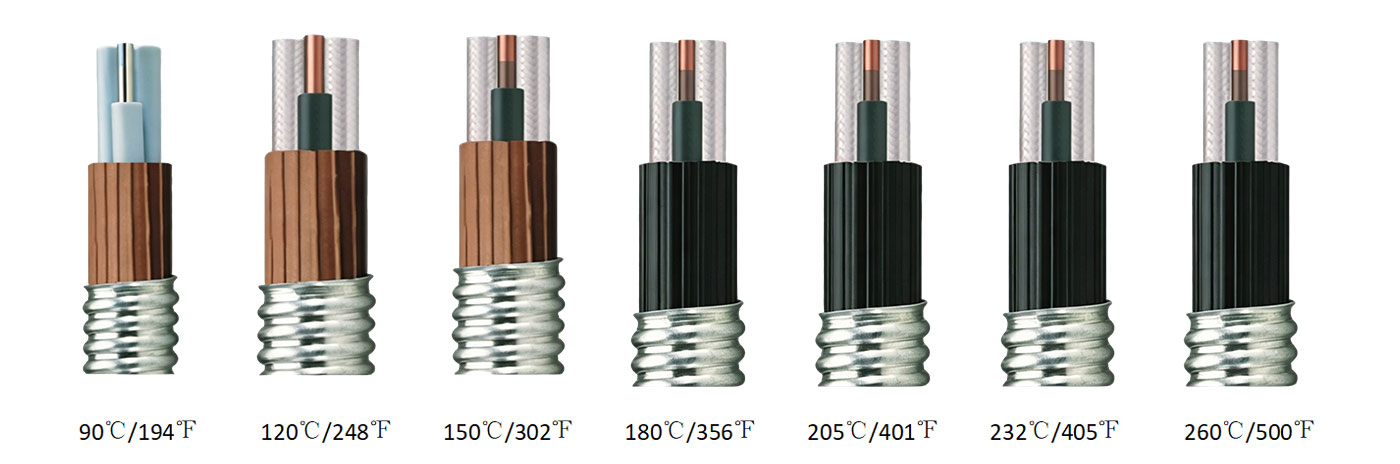

| AWG7 | 10 | 3 | १/३.६७ | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | १/४.१२ | ||
| AWG5 | 16 | 3 | १/४.६२ | ||
| AWG4 | 21 | 3 | १/५.१९ | ||
| AWG2 | 33 | 3 | १/६.५४;७/२.५० | ||
| AWG1 | 42 | 3 | १/७.३५;७/२.८५ | ||
| AWG0 | 53 | 3 | १/८.२५;७/३.१६ |
| कोड | स्पष्टीकरण | संक्षेप | कोड | स्पष्टीकरण | संक्षेप |
| इन्सुलेशन थर साहित्य | आर्मरिंग लेयर मटेरियल | ||||
| P | पॉलीप्रोपीलीन (सुधारित पॉलीप्रोपीलीनसह) | PP (MPP) | - | गॅल्वनाइज्ड स्टील टेप | जीएसटी |
| E | इथिलीन प्रोपीलीन रबर | EPDM | M | मोनेल टेप | एम.ए |
| वायजे | क्रॉस-लिंक केलेले पॉलिथिलीन | XLPE | X | स्टेनलेस स्टील टेप | SS316 |
| ये | Polyimide-F46 कम्पोझिट फिल्म + इथिलीन प्रोपीलीन रबर एकत्रित इन्सुलेशन | PI-FEP/EPDM | |||
| YF | Polyimide-F46 कम्पोझिट फिल्म + परफ्लुरोइथिलीन प्रोपीलीन रबर एकत्रित इन्सुलेशन | PI-FEP | |||
| आवरण थर साहित्य | वेणीचा थर (फिलर लेयर) | ||||
| Q | लीड मिश्रधातू | Pb-मिश्रधातू | पॉलिटेट्राफ्लुरोइथिलीन | PTFE | |
| E | इथिलीन प्रोपीलीन रबर | EPDM | अरामिड फायबर टेप | AFT | |
| H | क्लोरोसल्फोनेटेड पॉलिथिलीन | CSM | नायलॉन फायबर टेप | NFT | |
| F | Perfluoroethylene Propylene रबर | FEP | पॉलीप्रोपीलीन (तेल-प्रतिरोधक कुशन लेयर) | पीपी | |
| N | नायट्रिल रबर | NBR | |||
| AWGSeries | कमाल परिमाण | |||||
| सपाट केबल (मिमी × मिमी) | गोलाकार केबल(mm2) | MLE केबल (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11.5×28.5 | १२.५×३२ |
| AWG6 | १४.५×३७.५ | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | १५×३९ | १६×४१ | 33 | 35 | १३×३१.५ | १३.५×३५ |
| AWG4 | १६×४० | १७×४२.५ | 34 | 36 | 14×33 | १५×३७ |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
सामान्य केबलला उच्च तापमान, तेल दूषित आणि वारंवार वाकल्यामुळे नुकसान होऊ शकते. आमच्या गोल आणि सपाट आर्मर्ड केबल्स वाकण्याचा ताण कमी करण्यासाठी आणि उष्णता, घर्षण आणि यांत्रिक प्रभावांना तोंड देण्यासाठी प्रबलित मेटल आर्मर स्ट्रक्चर्स आणि तापमान आणि पोशाख-प्रतिरोधक सामग्री वापरतात. दोन स्ट्रक्चरल पर्याय वेगवेगळ्या डायनॅमिक ऑपरेशन आवश्यकता पूर्ण करतात, सेवा आयुष्य वाढवण्यास आणि केबल बिघाडाचे धोके कमी करण्यात मदत करतात.
गोलाकारबख्तरबंद केबल्सड्रॅग चेन आणि केबल ट्रे सारख्या पारंपारिक वायरिंग ऍप्लिकेशनसाठी योग्य आहेत. सपाट आर्मर्ड केबल्समध्ये अरुंद वेलहेड्स, कॉम्पॅक्ट उपकरणे आणि भूमिगत केबल खंदकांसह मर्यादित स्थापनेसाठी कॉम्पॅक्ट रचना असते. दोन संरचना लवचिक स्थापना पर्याय प्रदान करतात आणि केबल व्यवस्था आणि देखभाल सुलभ करतात.

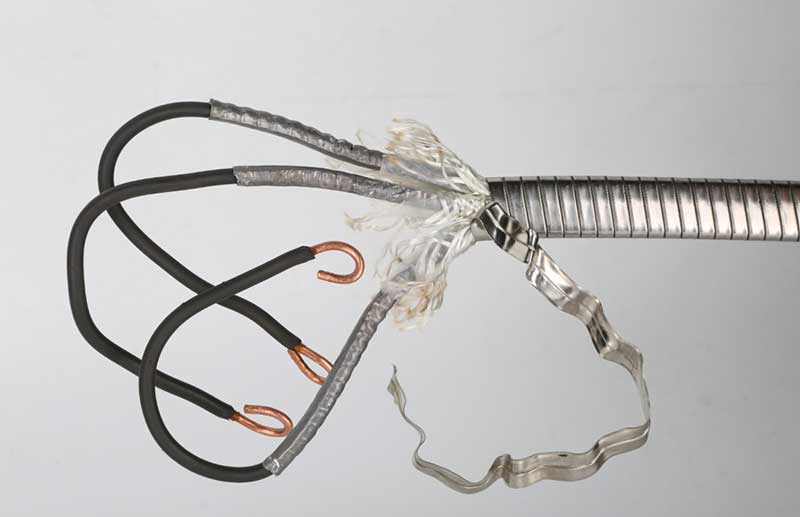

बारीक अडकलेले कंडक्टर, तापमान-प्रतिरोधक इन्सुलेशन स्तर आणि प्रबलित आर्मर्ड स्ट्रक्चर्ससह उत्पादित, केबल्स वाकणे प्रतिरोध, परिधान प्रतिरोध, एक्सट्रूजन प्रतिरोध आणि प्रभाव संरक्षण प्रदान करतात. धातूच्या चिलखतीचा थर बाह्य नुकसान टाळण्यास मदत करतो, तर पर्यायी गुणधर्म जसे की तेल प्रतिरोध, गंज प्रतिकार आणि वृद्धत्व प्रतिकार तेलक्षेत्र आणि खाणींसह मागणी असलेल्या वातावरणाशी जुळवून घेण्यास अनुमती देतात.
अचूक-उत्पादित कंडक्टर सातत्यपूर्ण विद्युत चालकता आणि कमी होणारी वीज हानी प्रदान करतात. ऑप्शनल शील्डिंग स्ट्रक्चर्स इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करण्यास मदत करतात, स्थिर वीज पुरवठा आणि औद्योगिक उपकरणांसाठी सिग्नल ट्रान्समिशन नियंत्रित करतात.
सर्व उत्पादने संपूर्ण उत्पादन प्रक्रियेदरम्यान प्रमाणित गुणवत्ता नियंत्रण प्रक्रियेचे पालन करतात. उत्पादनाची सातत्यपूर्ण कामगिरी सुनिश्चित करण्यासाठी कच्च्या मालाची पडताळणी आणि उत्पादन निरीक्षणापासून ते तयार केबल चाचणीपर्यंत तपासणी केली जाते.
उत्पादनापूर्वी कंडक्टर, इन्सुलेशन सामग्री आणि जाकीट सामग्रीची तपासणी केली जाते. सातत्यपूर्ण केबल गुणवत्ता राखण्यासाठी केवळ मंजूर सामग्री वापरली जाते.
उत्पादनादरम्यान कंडक्टर व्यास, इन्सुलेशन जाडी आणि जाकीट एकाग्रतेसह मुख्य पॅरामीटर्सचे परीक्षण केले जाते. बॅचची सातत्य राखण्यासाठी आवश्यक तेव्हा प्रक्रिया समायोजन केले जाते.
नियमित चाचण्यांमध्ये कंडक्टर रेझिस्टन्स टेस्ट, इन्सुलेशन रेझिस्टन्स टेस्ट, व्होल्टेज विसस्टँड टेस्ट, स्पार्क टेस्ट, डायमेंशन इन्स्पेक्शन आणि दिसण्याची तपासणी यांचा समावेश होतो.
सानुकूलित चाचण्यांमध्ये वाकणे थकवा चाचणी, तन्य शक्ती चाचणी, घर्षण प्रतिरोध चाचणी, उच्च-तापमान वृद्धत्व चाचणी, तेल प्रतिरोध चाचणी, कमी-तापमान लवचिकता चाचणी आणि ज्वालारोधी चाचणी समाविष्ट आहे.
विनंती केल्यावर प्रकल्प स्वीकृतीसाठी पूर्ण चाचणी अहवाल उपलब्ध आहेत.
स्वयंचलित आर्मर्ड केबल उत्पादन लाइनसह सुसज्ज, आमचा कारखाना नमुना विकास, सानुकूलित ऑर्डर आणि दीर्घकालीन प्रकल्प पुरवठा यासह गोल आणि सपाट आर्मर्ड पॉवर केबल्सच्या मोठ्या प्रमाणावर उत्पादनास समर्थन देतो. प्रमाणित उत्पादन प्रक्रिया, स्वयंचलित चाचणी आणि निर्यात-मानक पॅकेजिंग सातत्यपूर्ण वितरण सुनिश्चित करण्यात मदत करतात.
औद्योगिक ऑटोमेशन:स्वयंचलित उत्पादन लाइन, औद्योगिक रोबोट आणि उच्च-फ्रिक्वेंसी मोशन वायरिंग ऍप्लिकेशन्स
ड्रॅग चेन सिस्टम:सतत वाकणारे ऍप्लिकेशन ज्यांना अँटी-ट्विस्ट आणि पोशाख-प्रतिरोधक केबल कार्यप्रदर्शन आवश्यक असते
उचलणे आणि उभारण्याचे उपकरण:ट्रॅव्हलिंग क्रेन, गॅन्ट्री क्रेन, लिफ्टिंग प्लॅटफॉर्म आणि मोबाईल पॉवर सप्लाय सिस्टम
तेल आणि वायू उद्योग:वेलहेड आणि डाउनहोल पेट्रोलियम उपकरणे उच्च तापमान, तेल दूषित आणि घर्षण परिस्थितीत कार्यरत आहेत
खाणकाम आणि अवजड उद्योग:मोबाईल खाण मशिनरी आणि हेवी-ड्युटी उपकरणे ज्यांना प्रभाव आणि परिधान संरक्षण आवश्यक आहे
पोर्ट आणि लॉजिस्टिक उपकरणे:पोर्ट मशिनरी आणि स्वयंचलित गोदाम उपकरणे बाह्य वातावरण आणि गंज जोखमीच्या संपर्कात आहेत
आम्ही उपकरणांची आवश्यकता, ऑपरेटिंग तापमान आणि पोशाख परिस्थितीवर आधारित सानुकूलित औद्योगिक आर्मर्ड केबल सोल्यूशन्स प्रदान करतो. गोल आणि सपाट आर्मर्ड केबल पर्यायांसह, आम्ही ग्राहकांना योग्य संरचना, वैशिष्ट्ये आणि संरक्षणात्मक सामग्री निवडण्यात मदत करतो.
आम्ही केबल संरचना, कार्यप्रदर्शन आवश्यकता आणि उत्पादन प्रमाणांसह OEM/ODM सानुकूलनास समर्थन देतो. मानकीकृत उत्पादन प्रक्रिया आणि लवचिक उत्पादन क्षमता लहान-बॅच ऑर्डर, मोठ्या प्रमाणात पुरवठा आणि दीर्घकालीन प्रकल्पांना समर्थन देते.
आमची तांत्रिक टीम केबल निवड जोखीम आणि देखभाल खर्च कमी करण्यात मदत करण्यासाठी उत्पादन निवड समर्थन आणि अनुप्रयोग मार्गदर्शन प्रदान करते. निर्यात अनुभव आणि तांत्रिक सेवा सहकार्य प्रक्रियेदरम्यान जागतिक ग्राहकांना समर्थन देतात.
Q1: गोल आणि सपाट आर्मर्ड केबल्स एकत्र करण्याचे फायदे काय आहेत?
A1: दोन संरचना भिन्न स्थापना आवश्यकता समाविष्ट करतात. गोल आर्मर्ड केबल्स सामान्य-उद्देश संरक्षण आणि लवचिक स्थापना प्रदान करतात, तर सपाट आर्मर्ड केबल्स अरुंद वेलहेड उपकरणांसारख्या मर्यादित जागेसाठी योग्य असतात. हे संयोजन उष्णतेचे प्रदर्शन, घर्षण, स्थापनेची जागा आणि केबल हालचालीशी संबंधित आव्हाने सोडविण्यास मदत करते.
Q2: केबल्स दीर्घकालीन वारंवार वाकण्यासाठी योग्य आहेत का?
A2: होय. केबल्स तापमान-प्रतिरोधक जॅकेट आणि प्रबलित बख्तरबंद संरचना वापरतात. सतत डायनॅमिक ऑपरेशनला समर्थन देण्यासाठी झुकणारा थकवा, उच्च-तापमान वृद्धत्व आणि घर्षण प्रतिकार यासाठी त्यांची चाचणी केली जाते.
Q3: विशेष कामकाजाच्या परिस्थितीसाठी केबल्स सानुकूलित केले जाऊ शकतात?
A3: होय. आम्ही केबल स्ट्रक्चर, कंडक्टर स्पेसिफिकेशन्स आणि केबलची लांबी कस्टमायझेशन प्रदान करतो. अतिरिक्त पर्यायांमध्ये उच्च-तापमान प्रतिरोध, पोशाख प्रतिरोध, तेल प्रतिरोध, ज्वाला मंदता आणि भिन्न ऑपरेटिंग वातावरणासाठी संरक्षण समाविष्ट आहे.
सर्व बख्तरबंद केबल्स तापमान प्रतिकार, पोशाख प्रतिरोध, वृद्धत्व प्रतिरोध आणि प्रभाव संरक्षण यावर लक्ष केंद्रित करून तपासणी करतात. आवश्यक चाचण्या पार केल्यानंतर उत्पादने वितरित केली जातात.
स्वयंचलित उत्पादन ओळी सतत पुरवठा, सानुकूलित ऑर्डर आणि मोठ्या प्रमाणात प्रकल्पांना समर्थन देतात. सातत्यपूर्ण कामगिरी आणि दीर्घ सेवा आयुष्य आवश्यक असलेल्या औद्योगिक अनुप्रयोगांसाठी आम्ही आर्मर्ड केबल सोल्यूशन्स प्रदान करतो.
