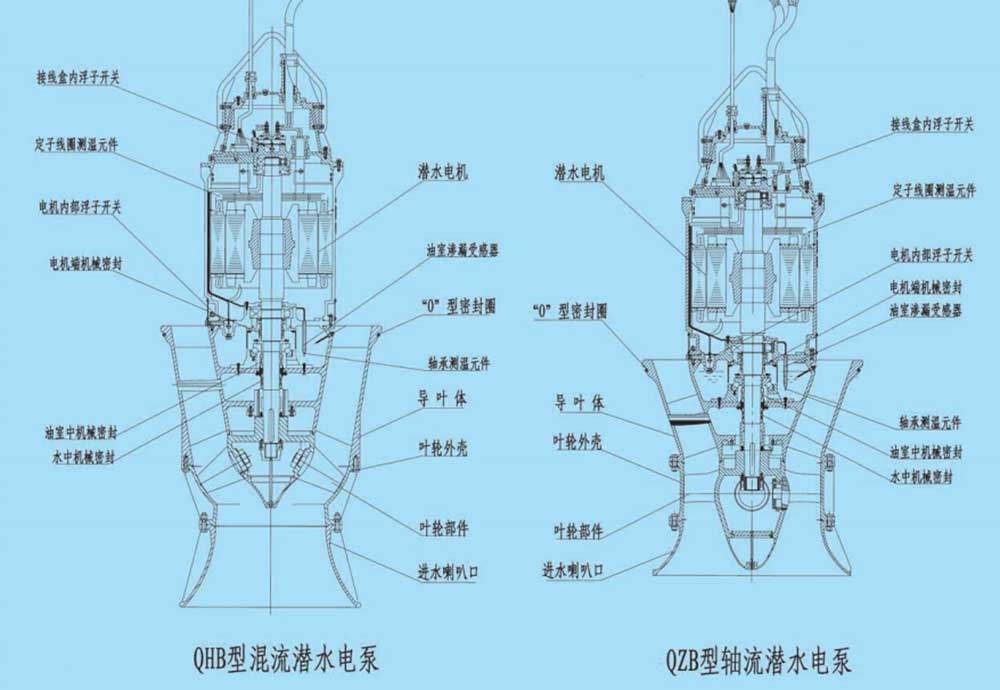

जिनोतेसबमर्सिबल अक्षीय प्रवाह पंपउच्च-प्रवाह आणि लो-हेड वॉटर ट्रान्सफर ऍप्लिकेशन्ससाठी डिझाइन केलेले आहे जेथे विश्वसनीय सतत ऑपरेशन आवश्यक आहे. उत्पादनामध्ये दोन मुख्य मालिका समाविष्ट आहेत: QZB अक्षीय प्रवाह सबमर्सिबल पंप आणि QHB मिश्र प्रवाह सबमर्सिबल पंप, परंपरागत पंप आणि मोटर प्रणालींना प्रगत पर्याय म्हणून विकसित केले आहे.
पारंपारिक स्प्लिट-प्रकार पंपिंग युनिट्सच्या विपरीत, पंप आणि मोटर एका कॉम्पॅक्ट सबमर्सिबल स्ट्रक्चरमध्ये एकत्रित केले जातात. हे डिझाइन स्थापना सुलभ करते, बांधकाम आवश्यकता कमी करते आणि पूर नियंत्रण, ड्रेनेज स्टेशन, सिंचन प्रणाली आणि औद्योगिक जल हस्तांतरण प्रकल्प यासारख्या मागणीच्या वातावरणात ऑपरेशनल विश्वासार्हता सुधारते.
पूर्णपणे बंद कोरडी प्रकारची सबमर्सिबल थ्री-फेज एसिंक्रोनस मोटर पूर्णपणे पाण्यात बुडवून सुरक्षितपणे चालते. कार्यक्षम पाणी कूलिंग, कमी ऑपरेटिंग आवाज आणि कमी उष्णता संचय, पंप सिव्हिल इंजिनीअरिंग खर्च आणि स्थापनेची जागा कमी करून कॉम्पॅक्ट भूमिगत पंप स्टेशन तयार करण्यास सक्षम करतो.
पंप मोटर असेंब्ली संपूर्ण बुडलेल्या युनिटच्या रूपात स्थापित केली जाते, स्वतंत्र पंप आणि मोटर घटकांमधील जटिल संरेखनाची आवश्यकता दूर करते. पारंपारिक पंप स्टेशनच्या तुलनेत, स्थापनेचा वेळ 95% पर्यंत कमी केला जाऊ शकतो, प्रकल्पाची कार्यक्षमता सुधारणे आणि कामगार आवश्यकता कमी करणे.
मोटर थेट आसपासच्या पाण्यात चालते, उत्कृष्ट कूलिंग कार्यप्रदर्शन प्रदान करते आणि सतत ऑपरेशन दरम्यान ओव्हरहाटिंग प्रतिबंधित करते. हे डिझाइन ऑपरेटिंग आवाज लक्षणीयरीत्या कमी करते आणि आजूबाजूच्या वातावरणाला प्रभावित न करता भूमिगत किंवा बंद पंप स्टेशनमध्ये स्थापना करण्यास अनुमती देते.
मोटर पूर्णपणे बंद कोरड्या-प्रकारची रचना यासह स्वीकारते:
वर्ग F इन्सुलेशन प्रणाली (155°C तापमान प्रतिकार)
IP68 संरक्षण रेटिंग
दुहेरी किंवा तिहेरी यांत्रिक सील
सहायक सीलिंग रचना
गळती शोधण्याची यंत्रणा
वळण तापमान निरीक्षण
बेअरिंग तापमान निरीक्षण
सर्व मॉनिटरिंग सिग्नल इलेक्ट्रिकल कंट्रोल कॅबिनेटमध्ये प्रसारित केले जातात, सुरक्षित ऑपरेशन, स्वयंचलित संरक्षण आणि रिमोट मॉनिटरिंगला समर्थन देतात.
JINOTE सबमर्सिबल अक्षीय प्रवाह पंप मोठ्या प्रमाणात प्रवाह क्षमता आणि स्थिर पाणी हस्तांतरण कार्यक्षमतेची आवश्यकता असलेल्या ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर वापरले जाते, यासह:
औद्योगिक पाणी पुरवठा आणि ड्रेनेज
खाण सुविधा ड्रेनेज सिस्टम
शिपयार्ड ड्रेनेज प्रकल्प
शहरी पूर नियंत्रण आणि नगरपालिका ड्रेनेज
कृषी सिंचन आणि निचरा
पॉवर प्लांट कूलिंग वॉटर आणि ड्रेनेज सिस्टम
नदी आणि लेकसाइड पंपिंग स्टेशन
QZB अक्षीय प्रवाह सबमर्सिबल पंप कमी-हेड आणि उच्च-प्रवाह अनुप्रयोगांसाठी योग्य आहे, तर QHB मिश्रित प्रवाह सबमर्सिबल पंप चढ-उतार पाण्याच्या पातळीसह आणि उच्च डोके आवश्यकता असलेल्या अनुप्रयोगांसाठी उच्च कार्यक्षमता आणि मजबूत पोकळी प्रतिरोधक क्षमता प्रदान करतो.
पंप खालील परिस्थितीत कच्चे पाणी किंवा हलके दूषित सांडपाणी हाताळण्यासाठी डिझाइन केलेले आहे:
| पॅरामीटर | तपशील |
|---|---|
| कमाल द्रव तापमान | ≤50°C |
| मध्यम pH श्रेणी | ४-१० |
| घन खंड अपूर्णांक | <2% |
| मध्यम घनता | <1.2 × 10³ kg/m³ |
| तुलना आयटम | सबमर्सिबल अक्षीय प्रवाह पंप | पारंपारिक पंप युनिट |
|---|---|---|
| स्थापना | एकात्मिक स्थापना, सरलीकृत बांधकाम | स्वतंत्र पंप आणि मोटर इन्स्टॉलेशन आवश्यक आहे |
| स्थापना वेळ | 95% पर्यंत कमी | दीर्घ स्थापना कालावधी |
| थंड करण्याची पद्धत | थेट पाणी थंड करणे | एअर कूलिंग आवश्यक आहे |
| आवाज पातळी | कमी ऑपरेटिंग आवाज | उच्च यांत्रिक आवाज |
| पंप स्टेशन संरचना | भूमिगत स्थानकांसाठी योग्य | जमिनीच्या वरच्या मोठ्या संरचनेची आवश्यकता आहे |
| बांधकाम खर्च | अंदाजे 30-40% ने कमी | उच्च नागरी बांधकाम गुंतवणूक |
| पूर प्रतिकार | पाण्याखाली मोटर संरक्षित | पुरासाठी अधिक असुरक्षित |
JINAOTE औद्योगिक, नगरपालिका आणि कृषी अनुप्रयोगांसाठी उच्च-कार्यक्षमता असलेल्या सबमर्सिबल पंपिंग उपकरणांच्या डिझाइन आणि उत्पादनावर लक्ष केंद्रित करते. एकात्मिक मोटर-पंप डिझाइन, प्रगत सीलिंग तंत्रज्ञान आणि बुद्धिमान मॉनिटरिंग सिस्टमद्वारे, JINAOTE पंप वारंवार पाण्याच्या पातळीत होणारे बदल आणि ड्रेनेजची आवश्यकता असलेल्या वातावरणात विश्वसनीय ऑपरेशन प्रदान करतात.
उच्च प्रवाह क्षमता, कॉम्पॅक्ट इंस्टॉलेशन स्ट्रक्चर आणि दीर्घकालीन बुडलेल्या ऑपरेशनचे संयोजन बनवतेसबमर्सिबल अक्षीय प्रवाह पंपआधुनिक पंपिंग स्टेशन आणि मोठ्या प्रमाणात पाणी हस्तांतरण प्रकल्पांसाठी एक कार्यक्षम उपाय.
अक्षीय प्रवाह पंप मुख्यतः मोठ्या प्रवाहासाठी आणि कमी डोके वापरण्यासाठी डिझाइन केलेले आहेत, तर मिश्र प्रवाह पंप सुधारित कार्यक्षमतेसह आणि पोकळ्या निर्माण होण्याच्या प्रतिकारासह उच्च क्षमता प्रदान करतात.
होय. पंप पूर्णपणे बुडलेल्या अवस्थेत सतत कार्य करण्यासाठी डिझाइन केलेली पूर्णपणे बंद केलेली IP68 सबमर्सिबल मोटर वापरते.
हे कच्चे पाणी आणि हलके दूषित सांडपाणी 2% पेक्षा कमी घनतेच्या अंशासह योग्य आहे.
मानक ऑपरेटिंग तापमान 50 डिग्री सेल्सियस पर्यंत आहे.
नाही. मोटर आणि पंप एका सबमर्सिबल युनिटमध्ये एकत्रित केले आहेत, इंस्टॉलेशन सुलभ करतात.
मोटरमध्ये यांत्रिक सील, गळती शोधणे, वळण तापमान निरीक्षण आणि बेअरिंग तापमान निरीक्षण प्रणाली समाविष्ट आहे.
होय. हे विशेषतः नदीकाठ, सरोवरे आणि पूर-प्रवण पंपिंग स्टेशनसाठी योग्य आहे जेथे पाण्याची पातळी चढ-उतार होत असते.
315 kW पर्यंतच्या मोटर्स 380 V किंवा 600 V मध्ये उपलब्ध आहेत, तर मोठ्या मोटर्स 6 kV किंवा 10 kV व्होल्टेज पर्याय वापरतात.
