ऑइलफिल्ड उपकरणे सामान्यत: अशा वातावरणात कार्यरत असतात जेथे केबल्स कंपनास संवेदनाक्षम असतात, ड्रॅगिंग, प्रभाव आणि तेल दूषित. या परिस्थितीत, पारंपारिक फ्लॅट केबल्स त्वरीत झीज होऊ शकतात गोल आर्मर्ड केबल्स जागा-मर्यादित परिस्थितीत स्थापित करणे कठीण आहे.
बख्तरबंद MLE केबल्सचा विकास या दोन्ही समस्यांचे निराकरण करण्याचे उद्दिष्ट आहे.
त्यांची सपाट रचना मर्यादित उपकरणांच्या खाडीत केबल लेआउटला अनुकूल करते, तर एकात्मिक धातूचे चिलखत प्रदान करते
केबलची जाडी लक्षणीय वाढविल्याशिवाय बाह्य यांत्रिक नुकसानाविरूद्ध अतिरिक्त संरक्षण. बख्तरबंद
केबल, लवचिकता आणि यांत्रिक शक्ती एकत्र करून, स्थिर ठेवताना वारंवार हालचालींना तोंड देऊ शकते
विद्युत कार्यक्षमता.
विशिष्ट अनुप्रयोगांमध्ये लॉगिंग ट्रक, वायरलाइन लॉगिंग सिस्टम, वेलहेड कंट्रोल उपकरणे, भूमिगत केबल यांचा समावेश होतो खंदक, मोबाइल स्किड-माउंटेड युनिट्स आणि ऑफशोअर सपोर्ट उपकरणे, या सर्वांसाठी लवचिकता आणि समतोल आवश्यक आहे टिकाऊपणा
आर्मर्ड MLE केबल्सचे डिझाईन उद्दिष्ट केवळ यांत्रिक शक्ती वाढवणे नाही तर अनपेक्षित डाउनटाइम कमी करणे आहे. केबल खराब झाल्यामुळे, त्यामुळे ऑपरेटरना देखभाल खर्च कमी करण्यास आणि देखभाल मध्यांतर वाढविण्यात मदत होते.

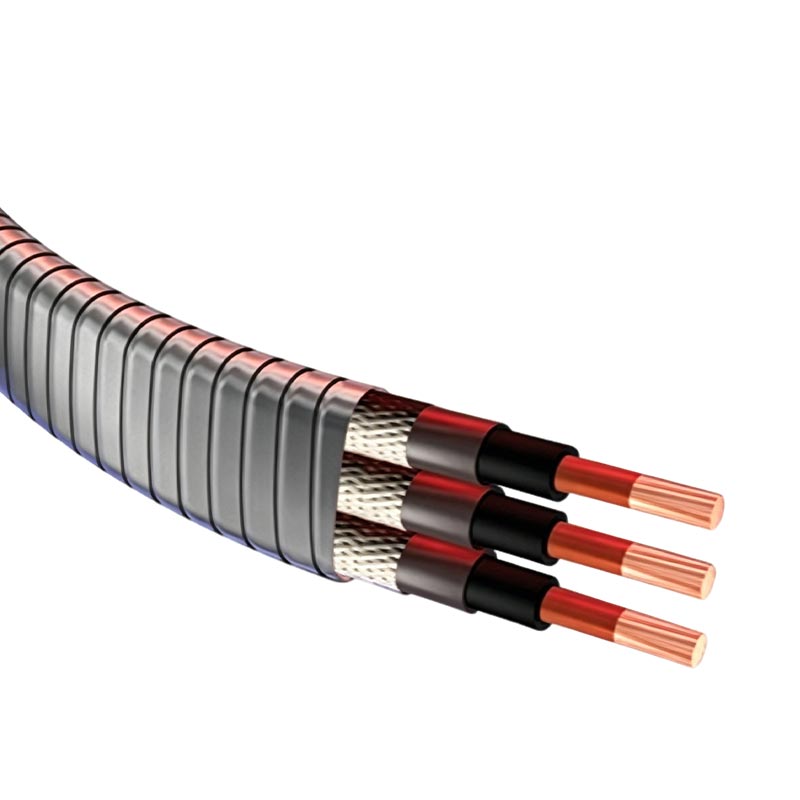

आर्मर्ड MLE केबल्स उच्च-शुद्धतेच्या टिन-प्लेटेड स्ट्रेंडेड कॉपर कंडक्टरचा वापर करतात, उत्कृष्ट लवचिकता देतात आणि आहेत स्थिर कोर पृथक्करण सुनिश्चित करण्यासाठी एकसमान, तेल-प्रतिरोधक XLPE इन्सुलेशन लेयरसह जोडलेले.
आतील आवरण एका आंतरलॉकिंग गॅल्वनाइज्ड स्टील टेप चिलखतीमध्ये बंद केले जाते, एक मजबूत यांत्रिक संरक्षण तयार करते थर; बाहेरील आवरण तेल- आणि गंज-प्रतिरोधक TPU संमिश्र सामग्रीचे बनलेले आहे, ज्याची धूप होण्यास प्रतिरोधक आहे. कच्चे तेल, मीठ पाणी आणि फ्रॅक्चरिंग द्रव.
सुसंगतता सुनिश्चित करण्यासाठी संपूर्ण उत्पादन प्रक्रियेत स्वयंचलित फ्लॅट केबल आणि सतत बख्तरबंद उत्पादन लाइन वापरल्या जातात अंतर्गत संरचनेत. चीनमधील अग्रगण्य आर्मर्ड MLE केबल पुरवठादार म्हणून, उच्च-गुणवत्तेच्या उत्पादनाची प्रत्येक बॅच केबल्सची पूर्ण-प्रक्रिया तपासणी केली जाते आणि सामान्यतः वापरलेली मॉडेल्स सहज उपलब्ध असतात.
1. अल्ट्रा-फ्लॅट आणि मिनी डिझाइन, अरुंद वेलहेड गॅप आणि लॉगिंग उपकरण केबल चेनसाठी योग्य;
2. अंगभूत धातूचे चिलखत दाब, ओरखडे आणि उंदीरांना मजबूत प्रतिकार प्रदान करते, उथळ तेलक्षेत्र आणि हेवी-ड्युटी विहीर वातावरणासाठी योग्य;
3. लहान झुकण्याच्या त्रिज्यासह अत्यंत लवचिक अडकलेली रचना, कंडक्टर तुटल्याशिवाय लाखो परस्पर ड्रॅग चक्रांना तोंड देण्यास सक्षम, मोबाइल लॉगिंग साधनांसाठी योग्य;
4. उत्कृष्ट तेल आणि रासायनिक गंज प्रतिकार; चिलखत सहाय्यक इलेक्ट्रोमॅग्नेटिक शील्डिंग प्रदान करते, जटिल ऑइलफिल्ड इलेक्ट्रोमॅग्नेटिक वातावरणात सिग्नल हस्तक्षेप प्रतिबंधित करते. आमच्या आर्मर्ड एमएलई केबल्सचे सेवा आयुर्मान सामान्य नि:शस्त्र सपाट केबल्सपेक्षा कितीतरी जास्त आहे.
बख्तरबंद केबल्स निवडणे हे केवळ यांत्रिक संरक्षणासाठी नाही. ऑइलफील्ड वातावरणात, दीर्घकालीन विश्वसनीयता हजारो ऑपरेटिंग सायकलनंतर केबलच्या कार्यक्षमतेवर अवलंबून असते, अगदी नवीन असताना त्याचे स्वरूप नाही.
फ्लॅट कंडक्टर व्यवस्था वारंवार वाकताना ताण अधिक समान रीतीने वितरीत करते, थकवा कमी करते वैयक्तिक कंडक्टर. पुरेशी लवचिकता राखून इंटरलॉकिंग आर्मर बाह्य धक्के शोषून घेते हालचाल उपकरणे सामावून. संरक्षण आणि लवचिकता यांच्यातील हे संतुलन कंडक्टरचे तुटणे कमी करण्यास मदत करते, म्यान क्रॅक करणे, आणि अकाली बदलणे.
वारंवार हलणारी उपकरणे, केबल साखळी हालचाल किंवा तात्पुरती फील्ड स्थापना आवश्यक असलेल्या अनुप्रयोगांसाठी, आर्मर्ड एमएलई केबल्स अनेक पारंपारिक आर्मर्ड केबल्सपेक्षा जास्त देखभाल मध्यांतर देतात.
कॉम्पॅक्ट केबलिंग आणि उच्च यांत्रिक संरक्षण आवश्यक असलेल्या अनुप्रयोगांमध्ये आर्मर्ड MLE केबल्स मोठ्या प्रमाणावर वापरल्या जातात.
ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:
विहीर लॉगिंग उपकरणे
केबल लॉगिंग वाहने
वेलहेड कंट्रोल सिस्टम
हायड्रोलिक फ्रॅक्चरिंग युनिट्स
ऑइलफिल्ड ऑटोमेशन उपकरणे
मोबाइल ड्रिलिंग प्लॅटफॉर्म
भूमिगत केबल खंदक
ड्रॅग चेन सिस्टम
ऑफशोअर समर्थन उपकरणे
तात्पुरती फील्ड पॉवर वितरण
पोर्टेबल इन्स्ट्रुमेंट सिस्टम
औद्योगिक ऑटोमेशनसाठी लवचिक आर्मर्ड केबल्स आवश्यक आहेत
योग्य बख्तरबंद MLE केबल निवडणे फक्त केबल आकार निवडण्याइतके सोपे नाही. स्थापना अटी, विद्युत आवश्यकता, यांत्रिक हालचाल आणि पर्यावरणीय एक्सपोजर या सर्वांचा दीर्घकालीन कार्यक्षमतेवर परिणाम होतो.
| प्रतिष्ठापन वातावरण | शिफारस केलेले कॉन्फिगरेशन |
| विहीर लॉगिंग उपकरणे | अडकलेल्या कंडक्टरसह उच्च-फ्लेक्स आर्मर्ड MLE |
| वेलहेड कंट्रोल सिस्टम | तेल-प्रतिरोधक जाकीटसह मानक बख्तरबंद बांधकाम |
| भूमिगत केबल खंदक | ओलावा-प्रतिरोधक बाह्य जाकीटसह प्रबलित चिलखत |
| हायड्रोलिक फ्रॅक्चरिंग उपकरणे | वर्धित घर्षण प्रतिकारासह हेवी-ड्यूटी चिलखत |
| ऑफशोअर प्लॅटफॉर्म | यूव्ही आणि मीठ स्प्रे प्रतिरोधक जाकीटसह गंज-प्रतिरोधक चिलखत |
| मोबाइल स्किड-माऊंट उपकरणे | सतत हालचालीसाठी डिझाइन केलेले लवचिक बांधकाम |
प्रत्येक आर्मर्ड एमएलई नियंत्रित उत्पादन प्रक्रियेंतर्गत तयार केले जाते आणि शिपमेंटपूर्वी तपासले जाते याची खात्री करण्यासाठी तेलक्षेत्र अनुप्रयोगांची मागणी करण्यासाठी सातत्यपूर्ण विद्युत आणि यांत्रिक कार्यप्रदर्शन.
| चाचणी आयटम | उद्देश |
| कंडक्टर प्रतिकार | विद्युत चालकता सत्यापित करते |
| एसी व्होल्टेज विसंबून | इन्सुलेशनच्या अखंडतेची पुष्टी करते |
| इन्सुलेशन प्रतिकार | विश्वसनीय विद्युत अलगाव सुनिश्चित करते |
| परिमाण तपासणी | केबलची रुंदी, जाडी आणि संरचना तपासते |
| चिलखत तपासणी | चिलखत अखंडता आणि कव्हरेज सत्यापित करते |
| व्हिज्युअल तपासणी | पृष्ठभाग गुणवत्ता आणि उत्पादन ओळख पुष्टी |
कच्च्या मालाची पडताळणी, कंडक्टर यासह संपूर्ण उत्पादन प्रक्रियेत गुणवत्ता नियंत्रण एकत्रित केले जाते स्ट्रँडिंग, इन्सुलेशन एक्सट्रूजन, आर्मर ऍप्लिकेशन आणि अंतिम तपासणी. मुख्य उत्पादन मापदंड सतत आहेत स्थिर उत्पादन गुणवत्ता आणि मितीय सुसंगतता सुनिश्चित करण्यासाठी परीक्षण केले जाते.
विनंती केल्यावर सहाय्यक दस्तऐवज प्रदान केले जाऊ शकतात, यासह:
फॅक्टरी चाचणी अहवाल (FTR)
अनुरूपतेचे प्रमाणपत्र (COC)
साहित्य प्रमाणपत्रे
पॅकिंग सूची आणि व्यावसायिक चलन
मूळ प्रमाणपत्र (आवश्यक असल्यास)
प्रत्येक उत्पादन बॅच कच्च्या मालापासून अंतिम तपासणीपर्यंत शोधण्यायोग्य आहे, ग्राहकांना प्रकल्प गुणवत्ता आणि दस्तऐवजीकरण आवश्यकता पूर्ण करण्यात मदत करते.
A1: हे प्रामुख्याने ऑइलफील्ड ऍप्लिकेशन्सच्या मागणीसाठी डिझाइन केले आहे, ज्यामध्ये वेल लॉगिंग सिस्टम, वेलहेड ऑटोमेशन उपकरणे, ड्रॅग चेन, अंडरग्राउंड अरुंद ट्रेंच इंस्टॉलेशन आणि मोबाइल फ्रॅक्चरिंग कंट्रोल युनिट्स यांचा समावेश आहे. त्याची लवचिक रचना आणि यांत्रिक संरक्षण हे अशा वातावरणासाठी योग्य बनवते जेथे केबल्स वारंवार हालचाल, प्रभाव आणि कठोर बाह्य परिस्थितीच्या संपर्कात येतात.
A2: इंटरलॉक केलेला स्टील टेप आर्मर लेयर क्रशिंग, आघात, ओरखडा आणि उंदीरांच्या नुकसानापासून अतिरिक्त यांत्रिक संरक्षण प्रदान करते. पारंपारिक फ्लॅट केबल्सच्या तुलनेत, आर्मर्ड MLE केबल एक्सपोज्ड ऑइलफिल्ड वातावरणात सुधारित टिकाऊपणा देते जेथे केबल्स इंस्टॉलेशन आणि ऑपरेशन दरम्यान शारीरिक ताण अनुभवू शकतात.
A3: होय. केबल डायनॅमिक कामाच्या परिस्थितीसाठी डिझाइन केलेले आहे. बारीक अडकलेले तांबे कंडक्टर, लवचिक इन्सुलेशन सामग्री आणि तेल-प्रतिरोधक बाह्य जॅकेटचा वापर केबलला वारंवार वाकणे, ड्रॅगिंग आणि परस्पर हालचाली दरम्यान सामान्यपणे लॉगिंग आणि मोबाइल ऑइलफिल्ड उपकरणांमध्ये आढळणारी विद्युत कार्यक्षमता राखण्यास अनुमती देते.
A4: होय. आम्ही कंडक्टर आकार, कोर नंबर, केबलची लांबी, जॅकेट सामग्री, व्होल्टेज रेटिंग आणि पर्यावरण संरक्षण आवश्यकतांसह विविध अनुप्रयोग आवश्यकतांवर आधारित सानुकूलित उपाय प्रदान करू शकतो. आमची अभियांत्रिकी टीम विशिष्ट ऑइलफील्ड ऑपरेटिंग परिस्थितीसाठी योग्य केबल रचना निवडण्यात मदत करू शकते.
