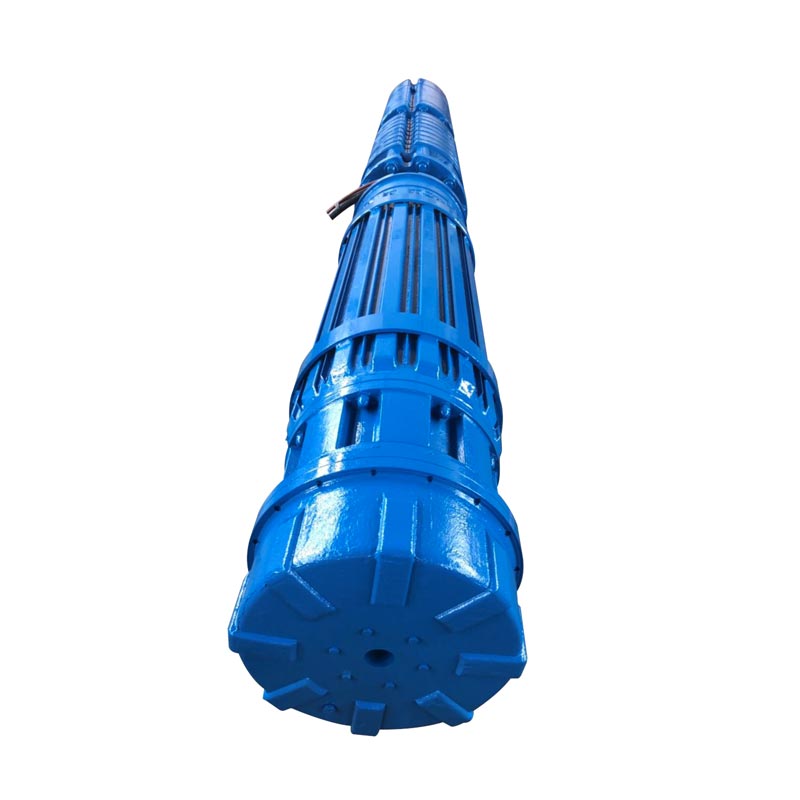

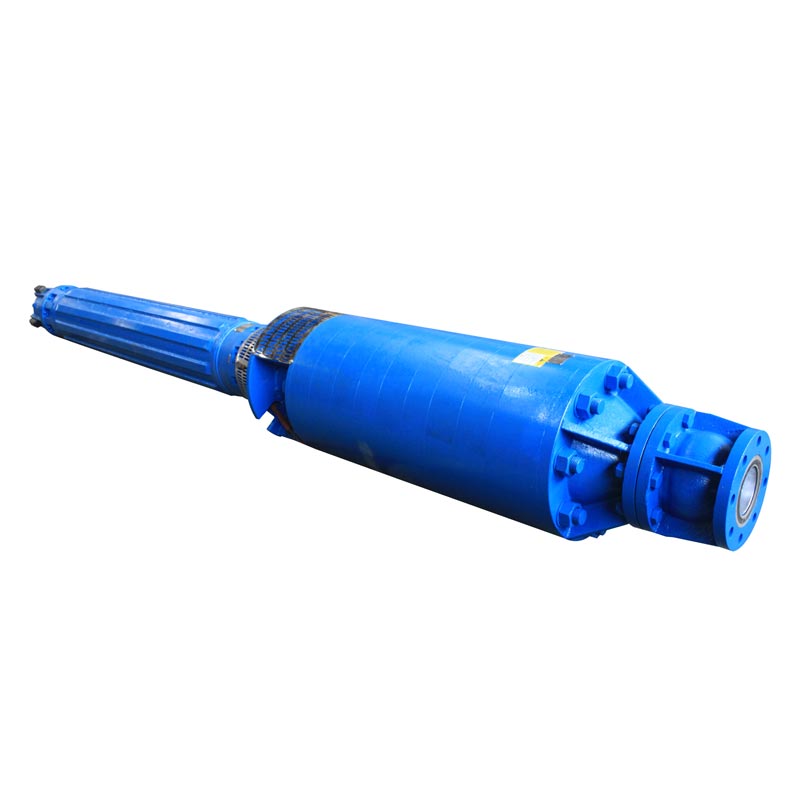

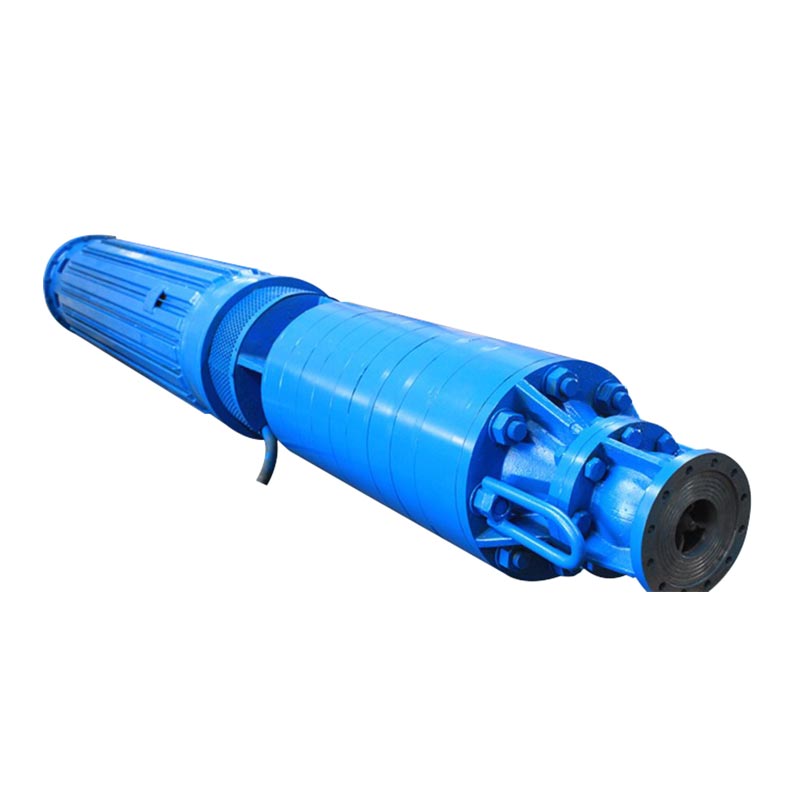

ड्रेनेज सबमर्सिबल मायनिंग पंप

खाणकामाची कार्यक्षमता आणि सुरक्षिततेवर परिणाम करणारे प्रमुख आव्हान म्हणजे पाणी साचणे. अतिरिक्त भूजल, पाऊस, आणि भूमिगत गळती उत्पादनात व्यत्यय आणू शकते, उपकरणे खराब करू शकतात आणि ऑपरेटिंग खर्च वाढवू शकतात.

ड्रेनेज सबमर्सिबल मायनिंग पंप हेवी-ड्यूटी माइन डीवॉटरिंग ऍप्लिकेशन्ससाठी इंजिनियर केलेले आहे जेथे सतत ऑपरेशन आणि दीर्घ सेवा जीवन आवश्यक आहे. उच्च-कार्यक्षमता सेंट्रीफ्यूगल हायड्रॉलिक प्रणालीसह डिझाइन केलेले आणि मजबूत सबमर्सिबल मोटर तंत्रज्ञान, ते खोल खाणी, मोठे मोकळे खड्डे आणि वातावरणातही स्थिर पाणी काढण्याची सुविधा देते अपघर्षक कण असलेले.

कोळसा आणि तांब्याच्या खाणींपासून ते सोने, कथील आणि हिरे काढण्याच्या ठिकाणापर्यंत, हा पंप विश्वसनीय निचरा पुरवतो मागणीच्या परिस्थितीत कामगिरी.

मुख्य फायदे

कमाल ऑपरेशनल विश्वसनीयता.

अक्षीय थ्रस्ट आणि ड्रॉ-इन सॉलिड्स आणि गाळ पासून युनिटवरील भार जितका कमी असेल तितका जास्त कार्यरत असेल विश्वसनीयता

दीर्घ सेवा जीवन.

ऑपरेशनल विश्वसनीयता जितकी जास्त असेल तितकी सेवा आयुष्य जास्त असेल. HDM वैशिष्ट्यीकृत सबमर्सिबल मोटर पंपांसाठी जे 10 वर्षे किंवा अधिक असू शकतात.

उच्च खर्च-प्रभावीता.

सेवा आयुष्य जितके जास्त असेल आणि कार्यक्षमता जितकी जास्त असेल (90%-प्लस पर्यंत), ऑपरेटिंग खर्च कमी.

तांत्रिक वैशिष्ट्ये

प्रवाह क्षमता Q: 6000 m'/h पर्यंत (26500 US gpm)
डिलिव्हरी हेड H: 1500 मी (5000 फूट) पर्यंत
प्रेशर p: 150 बार पर्यंत (2200 Psi)
गती n: 3600 rpm पर्यंत
मोटरचा कार्यप्रदर्शन डेटा:
वारंवारता: 50 Hz/ 60 Hz
व्होल्टेज V: 14000 व्होल्ट पर्यंत
मोटर पॉवर P: 5000 kW पर्यंत (6700 HP)
गती n: 3600rpm पर्यंत
तापमान टी: 100 ℃ पर्यंत
साहित्य: राखाडी कास्ट लोह, डक्टाइल लोह, कांस्य, ॲल्युमिनियम कांस्य, डुप्लेक्स स्टेनलेस स्टील यासह तुमच्या गरजेनुसार सामग्री वैयक्तिकरित्या निवडली जाते.

ड्रेनेज सबमर्सिबल मायनिंग पंपची रचना

1.Pump

(1) सबमर्सिबल पंपमध्ये सेंट्रीफ्यूगल इंपेलर आणि रेडियल गाइड वेन स्ट्रक्चर आहे; ऑपरेशन दरम्यान, द्रव त्रिज्यामध्ये काढला जातो आणि त्रिज्यातून सोडला जातो;
(२) या सबमर्सिबल पंपमध्ये प्रामुख्याने इंपेलर, सील रिंग, वरच्या आणि खालच्या मार्गदर्शक व्हॅन्स, वरच्या आणि खालच्या मध्यवर्ती भाग, सक्शन विभाग, डिस्चार्ज विभाग, पंप शाफ्ट, अप्पर थ्रस्ट बेअरिंग, मार्गदर्शक व्हेन स्लीव्ह आणि इंटरमीडिएट ट्रान्झिशन सेक्शन यांचा समावेश होतो.
(३) पंपाच्या कार्यरत चेंबरमध्ये इंपेलर, मार्गदर्शक व्हॅन्स आणि मध्यवर्ती विभाग असतात. इम्पेलर, बेअरिंग स्लीव्हज आणि स्टील स्लीव्हज रोटर असेंब्ली बनवतात, तर रोटेटिंग रोटर असेंबलीला सपोर्ट करण्यासाठी सक्शन सेक्शन, डिस्चार्ज सेक्शन आणि इंटरमीडिएट ट्रांझिशन सेक्शनमध्ये स्लाइडिंग बेअरिंग्स इन्स्टॉल केले जातात.
(4) अक्षीय शक्तींचा समतोल राखण्यासाठी, इंपेलर सममितीयरित्या व्यवस्थित केले जातात: वरचा इंपेलर घड्याळाच्या दिशेने फिरतो, तर खालचा इंपेलर उलट दिशेने स्थापित केला जातो. ऑपरेशन दरम्यान इम्पेलर्सद्वारे तयार केलेले अक्षीय बल एकमेकांना रद्द करतात आणि कोणतीही अवशिष्ट अक्षीय शक्ती मोटरला जोडलेल्या थ्रस्ट बेअरिंगद्वारे वहन केली जाते, ज्यामुळे युनिटचे सेवा आयुष्य वाढते.
(५) मोटर बेअरिंग हाउसिंग कपलिंगसह संरेखित करण्यासाठी पंप कपलिंगच्या रेडियल शोल्डरचा वापर करून रोटरला स्थान दिले जाते आणि कठोर कनेक्शन तयार करण्यासाठी बोल्टसह अक्षीयपणे सुरक्षित केले जाते.

2.मोटर संरचना

(1) मोटरमध्ये स्टेटर, रोटर, वरच्या आणि खालच्या मार्गदर्शक बियरिंग्ज, थ्रस्ट बेअरिंग्ज, बेस, शाफ्ट एक्स्टेंशन सील असतात. असेंब्ली आणि इतर घटक.

(२) मोटर शाफ्टचा विस्तार रबर-प्रबलित तेल सील आणि यांत्रिक सील वापरून सील केला जातो.

(३) मोटारमधील दाब संतुलित ठेवण्यासाठी मोटारच्या तळाशी एक रबर विस्तार मूत्राशय स्थापित केला जातो. अंतर्गत पोकळी आणि बाह्य पाणी जेव्हा मोटरच्या आत थर्मल विस्तार आणि आकुंचन होते किंवा जेव्हा बाह्य पाण्याची पातळी चढ-उतार होते. मोटारचा खालचा भाग गंज-प्रतिरोधक गॅल्वनाइज्ड शीटने रेषा केलेला आहे धातू

(4) मोटर हाउसिंगच्या बाहेरील पृष्ठभागावर कूलिंग फिन आणि कूलिंग वॉटर चॅनेल आहेत. ऑपरेशन दरम्यान, द मोटरचा आतील भाग पाण्याने भरलेला असतो, जो रोटरच्या तळाशी असलेल्या इंपेलरद्वारे फिरवला जातो. एकसमान अंतर्गत तापमान. त्याच वेळी, मोटरच्या बाह्य पृष्ठभागावरील जलद गतीचा प्रवाह विरघळतो गृहनिर्माण, शीतलक पंख आणि जलवाहिनीच्या पृष्ठभागावरील उष्णता.

(५) मोटरचे स्टेटर विंडिंग्स उच्च-व्होल्टेज, पाणी-प्रतिरोधक इन्सुलेटेड वायर वापरतात, जे उत्कृष्ट तापमान देते प्रतिकार आणि इन्सुलेशन गुणधर्म. विंडिंग वायर्स उच्च-व्होल्टेज, पाणी-प्रतिरोधक पॉवर केबलशी जोडलेले आहेत. याव्यतिरिक्त, पाण्याचे निरीक्षण करण्यासाठी तापमान सेन्सर वळणाच्या टोकाच्या पृष्ठभागावर जोडलेले आहेत त्यांच्या सभोवतालचे तापमान. तापमान सेन्सर चार-कोर केबलशी जोडलेले आहेत; दोन्ही केबल्स वरच्या गाईडमधील केबल एक्झिट होलमधून बाहेर काढल्या जातात बेअरिंग हाउसिंग.

(६) रोटर हा गिलहरी-पिंजरा प्रकाराचा असतो, पिंजरा कॉपर कंडक्टरने बनलेला असतो.

(७) वरच्या आणि खालच्या गाईड बेअरिंग हाऊसिंगमध्ये बेअरिंग शेल्स बसवलेले असतात आणि थ्रस्ट बेअरिंग येथे बसवले जाते. रोटरचे खालचे टोक. थ्रस्ट बेअरिंग असेंबलीमध्ये वरच्या आणि खालच्या थ्रस्ट बेअरिंग्ज आणि स्लाइडिंग असतात प्लेट, ज्याचा वापर अक्षीय शक्तींना आधार देण्यासाठी केला जातो; वरचा थ्रस्ट बेअरिंग हा खंडित कंकणाकृती प्रकार आहे, तर खालचा थ्रस्ट बेअरिंग हा सेगमेंटेड सेक्टर प्रकार आहे.

ठराविक अनुप्रयोग

कोळसा खाण

भूमिगत कोळसा खाणींमधून भूजल कार्यक्षमतेने काढणे.

धातू खाण

तांबे, सोने, कथील आणि डायमंड खाण ड्रेनेज सिस्टमसाठी योग्य.

ओपन-पिट खाणकाम

मोठ्या खाण खड्ड्यांमध्ये पावसाचे संचय आणि भूजल नियंत्रण हाताळते.

खोल खाण Dewatering

खोल भूमिगत ऑपरेशन्ससाठी उच्च-दाब कॉन्फिगरेशन.

वारंवार विचारले जाणारे प्रश्न

Q1: खाणकाम करणारा सबमर्सिबल पंप कोणत्या प्रकारचे पाणी हाताळू शकतो?

पंप भूजल, गाळ आणि निलंबित कण असलेल्या खाणीच्या पाण्यासाठी डिझाइन केलेले आहे. साहित्य निवड पाणी परिस्थितीनुसार सानुकूलित केले जाऊ शकते.

Q2: ड्रेनेज सबमर्सिबल खाण पंप किती खोलवर काम करू शकतो?

कॉन्फिगरेशनवर अवलंबून, पंप 1500 मीटरपर्यंत डिलिव्हरी हेड्स मिळवू शकतो, ज्यामुळे ते खोल खाणीसाठी योग्य बनते. ड्रेनेज अनुप्रयोग.

Q3: खाण पंपांसाठी कोणती सामग्री उपलब्ध आहे?

सामान्य सामग्रीमध्ये कास्ट लोह, डक्टाइल लोह, कांस्य, ॲल्युमिनियम कांस्य आणि डुप्लेक्स स्टेनलेस स्टील यांचा समावेश होतो. द निवड गंज आणि घर्षण आवश्यकतांवर अवलंबून असते.

Q4: पंप वेगवेगळ्या खाणींसाठी सानुकूलित केला जाऊ शकतो?

होय. पंप हायड्रॉलिक कार्यप्रदर्शन, मोटर व्होल्टेज, उर्जा, साहित्य आणि कॉन्फिगरेशन त्यानुसार सानुकूलित केले जाऊ शकते प्रकल्प आवश्यकता.
